Penjelasan Nilai Kapasitor 104J: Panduan Kapasitor CBB60
Apa Arti 104J pada Kapasitor
104J yang tercetak pada badan kapasitor berarti komponen tersebut memiliki kapasitansi 100.000 pikofarad atau setara dengan 0,1 mikrofarad, dengan toleransi plus minus 5 persen. Dua digit pertama, 10, adalah angka penting, digit ketiga, 4, menunjukkan berapa banyak angka nol yang harus dijumlahkan setelah kedua angka tersebut jika hasilnya dinyatakan dalam pikofarad, dan huruf J adalah kode toleransi yang mengikuti bagian numerik. Sistem penandaan tiga digit plus huruf ini ada karena kapasitor cakram keramik kecil, kapasitor multilapis monolitik, dan banyak kapasitor film memiliki badan yang terlalu kecil untuk mencetak nilai desimal penuh dengan simbol satuan dalam teks yang dapat dibaca, sehingga produsen mengadopsi singkatan yang ringkas sebagai gantinya.
Setelah polanya dipahami, membaca tanda serupa menjadi rutin dan tidak membingungkan. Kapasitor 103J bernilai 10.000 pF atau 0,01 mikrofarad, kapasitor 224J bernilai 220.000 pF atau 0,22 mikrofarad, dan kapasitor 474J bernilai 470.000 pF atau 0,47 mikrofarad. Huruf toleransi mengubah kisaran akurasi yang dijamin di sekitar angka nominal tersebut, bukan nilai nominal itu sendiri, sehingga 104K dan 104J keduanya mengukur mendekati 0,1 mikrofarad pada bagian yang baru dan tidak rusak, namun versi K memungkinkan penyebaran yang lebih luas plus atau minus 10 persen sedangkan versi J dipertahankan pada pita plus atau minus 5 persen yang lebih ketat.
Kebiasaan coding ini tidak hanya terjadi di satu pabrik atau di satu negara saja. Hal ini ditelusuri kembali ke konvensi industri bersama yang menyebar karena memungkinkan produsen memberikan nilai pada sebuah komponen hanya dengan menggunakan empat karakter, terlepas dari apakah komponen tersebut dimasukkan ke dalam televisi, papan kontrol mesin cuci, catu daya, atau sensor industri. Siapa pun yang bekerja dengan perangkat elektronik secara teratur pada akhirnya akan mengingat beberapa kode tiga digit yang umum hanya melalui pemaparan berulang-ulang, sama seperti seseorang yang bekerja dengan alat kelengkapan pipa menghafal diameter pipa yang umum tanpa perlu mencarinya satu per satu.
Menguraikan Sistem Tiga Digit dan Huruf Secara Lengkap
Konvensi pengkodean pada kapasitor gaya 104J mengikuti logika yang sama yang digunakan pada sebagian besar kapasitor cakram, keramik, dan film kecil yang dijual secara global. Pabrikan mengandalkan steno ini karena mencetak lima atau enam karakter ke komponen seukuran sebutir beras jauh lebih mudah daripada mencetak nilai desimal penuh dengan simbol satuan, dan karena sistem standar berarti teknisi yang terlatih pada suku cadang satu merek dapat membaca suku cadang merek lain tanpa mempelajari kembali apa pun.
| Kode Cetak | Nilai dalam pF | Nilai dalam μF | Penggunaan Khas |
|---|---|---|---|
| 101J | 100 halF | 0,0001 μF | Bypass frekuensi tinggi, penyetelan RF |
| 102J | 1.000 pF | 0,001 μF | Penyaringan kebisingan, kopling RF |
| 103J | 10.000 pF | 0,01 mikrofarad | Decoupling pada rangkaian logika |
| 104J | 100.000 pF | 0,1 mikrofarad | Bypass umum, pemulusan catu daya |
| 154J | 150.000 pF | 0,15 μF | Jaringan snubber, penindasan EMI |
| 224J | 220.000 pF | 0,22 mikrofarad | Bantuan start motor, sirkuit pengaturan waktu |
| 334J | 330.000 pF | 0,33 mikrofarad | Pemfilteran audio, sambungan saluran listrik |
| 474J | 470.000 pF | 0,47 mikrofarad | Kopling audio, jaringan snubber |
| 105J | 1.000.000 pF | 1 mikrofarad | Penyaringan massal catu daya |
Huruf toleransi mengikuti standar yang terpisah dari nilai numerik, dan ini adalah poin yang membuat orang yang baru membaca tanda ini tersandung. J artinya plus minus 5 persen, K artinya plus minus 10 persen, M artinya plus minus 20 persen, F artinya plus minus 1 persen, dan G artinya plus minus 2 persen. Dalam sirkuit yang mengutamakan akurasi waktu atau frekuensi cutoff filter, toleransi yang lebih ketat seperti J atau F membuat perilaku dapat diprediksi di seluruh batch produksi, sementara toleransi yang lebih longgar seperti M dapat diterima untuk peran bypass dasar atau peredam kebisingan di mana nilai pastinya hanya perlu berada dalam rentang yang luas daripada mencapai target yang tepat.
Mengapa Digit Ketiga Merupakan Pengganda dan Bukan Sekedar Angka Lain
Kebingungan yang umum terjadi adalah memperlakukan ketiga angka seolah-olah merupakan angka penting, sehingga menyebabkan pembacaan yang salah. Pendekatan yang benar adalah dengan hanya memperlakukan dua digit pertama sebagai bilangan dasar, kemudian menggunakan digit ketiga murni sebagai pengali pangkat sepuluh yang diterapkan pada pikofarad. Untuk 104, bilangan pokoknya adalah 10 dan pengalinya adalah 10 pangkat empat, sehingga menghasilkan 10 dikalikan 10.000, yang sama dengan 100.000 pikofarad. Menerapkan logika yang sama pada 475 menghasilkan basis 47 dan pengali 10 pangkat kelima, menghasilkan 4.700.000 pikofarad, atau 4,7 mikrofarad, nilai yang terkadang terlihat pada kapasitor film besar yang digunakan dalam elektronika daya.
Peringkat Tegangan Dicetak Bersama Kode
Banyak kapasitor yang membawa kode gaya 104J juga memiliki peringkat tegangan terpisah yang dicetak di dekatnya, biasanya 50V, 100V, 250V, 400V, atau 630V untuk jenis film. Angka tegangan ini adalah tegangan kerja maksimum yang dapat ditoleransi oleh dielektrik secara terus menerus tanpa putus, dan sepenuhnya tidak bergantung pada nilai kapasitansi itu sendiri. Kapasitor 104J dengan tegangan 50V dan kapasitor 104J dengan tegangan 400V menyimpan muatan 0,1 mikrofarad yang sama pada tegangan tertentu, tetapi versi 400V menggunakan bahan dielektrik yang lebih tebal atau berbeda untuk bertahan terhadap tegangan kontinu yang lebih tinggi, itulah sebabnya secara fisik lebih besar dan umumnya lebih mahal untuk diproduksi.
Bagaimana Kapasitor CBB60 Berhubungan dengan Sistem Nilai Ini

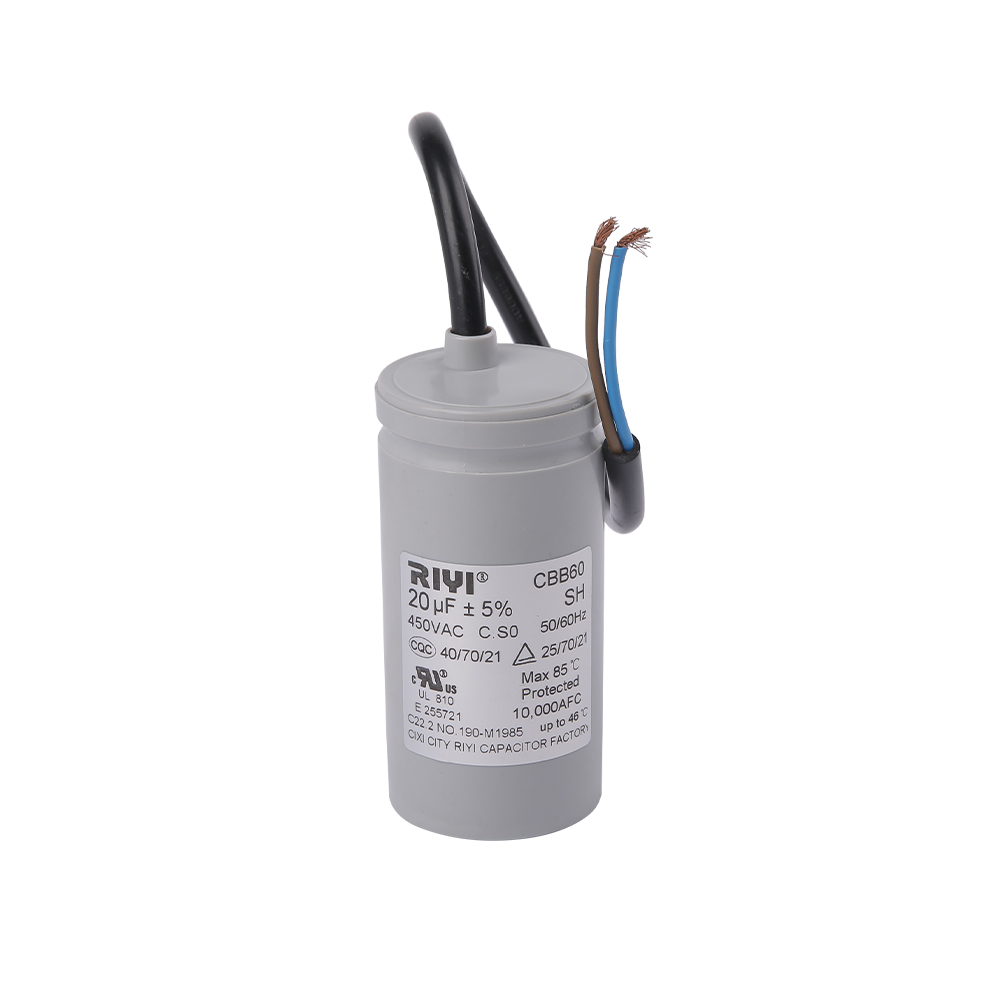

A Kapasitor CBB60 adalah kapasitor film polipropilen logam yang dibuat khusus untuk menjalankan motor induksi AC , paling umum motor satu fasa ditemukan di pompa air, kipas angin, kompresor, dan peralatan berputar lainnya. Tidak seperti cakram keramik kecil bertanda 104J, kapasitor CBB60 adalah komponen silinder atau oval yang lebih besar yang diberi nilai tegangan AC kontinu, biasanya 250V atau 450V, dan diberi label langsung dalam mikrofarad daripada kode pF tiga digit, karena terdapat cukup luas permukaan pada casing untuk mencetak nilai penuh beserta peringkat tegangan, toleransi, dan informasi frekuensi.
Meskipun unit CBB60 melewatkan pengkodean singkat, perhitungan kapasitansi yang mendasarinya identik dengan bagian kode kecil. Kapasitor CBB60 dengan nilai 25 mikrofarad menyimpan jenis hubungan muatan yang sama dengan kapasitor keramik 0,1 mikrofarad, hanya pada skala kira-kira 250 kali lebih besar, dan dibuat dengan dielektrik dan konstruksi yang sesuai untuk arus riak AC yang berkelanjutan daripada pulsa penyaringan DC singkat. Siapa pun yang membandingkan kapasitor sinyal kecil berkode 104J dengan kapasitor motor CBB60 sebenarnya membandingkan dua pekerjaan berbeda: pengkondisian sinyal pada tingkat pecahan mikrofarad versus pergeseran fasa motor pada puluhan mikrofarad.
Nilai kapasitansi CBB60 tipikal yang ditemukan di papan nama motor dan manual pompa berkisar dari 1,5 µF hingga 50 µF, dengan nilai stok biasa pada 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF, dan 45 µF. Memilih nilai CBB60 yang benar untuk sebuah motor bukanlah suatu pilihan; nilai kapasitor dipilih oleh pabrikan motor berdasarkan desain belitan, dan pertukaran nilai yang tidak sesuai akan mengubah torsi awal, arus berjalan, dan penumpukan panas pada belitan motor.
Konstruksi Fisik Kapasitor CBB60
Struktur internal kapasitor CBB60 menggunakan film polipropilen tipis dengan lapisan logam aluminium atau seng yang diendapkan langsung ke permukaannya, digulung menjadi silinder kompak, bukan ditumpuk sebagai pelat datar. Konstruksi film berlapis logam ini memberi kapasitor sifat penyembuhan diri: jika titik lemah kecil pada dielektrik rusak karena tekanan tegangan, panas lokal akan menguapkan lapisan logam tipis tepat di sekitar titik tersebut, mengisolasi kesalahan secara instan tanpa membuat seluruh kapasitor tidak berfungsi. Inilah salah satu alasan mengapa kapasitor film metalisasi seperti CBB60 lebih disukai untuk tugas motor AC kontinu dibandingkan jenis dielektrik lain yang tidak memiliki perilaku pembersihan mandiri.
Casing luar biasanya berupa cangkang plastik keras yang diisi dengan resin epoksi atau senyawa pot serupa, yang menutup kelembapan dan memberikan stabilitas mekanis terhadap getaran yang dihasilkan motor yang sedang berjalan. Dua atau tiga lug terminal memanjang dari atas, berukuran untuk menerima konektor sekop standar, dan banyak unit CBB60 juga menyertakan mekanisme pelepas tekanan bawaan dalam desain casingnya, sehingga jika tekanan internal terbentuk karena kondisi gangguan, casing akan mengeluarkan udara dengan cara yang terkendali dan tidak pecah secara tidak terduga.
Mencocokkan Nilai Kapasitor dengan Aplikasi
Memilih antara kapasitor berkode kecil dan kapasitor gaya CBB60 bergantung pada peran kelistrikan yang dimainkan komponen, bukan preferensi pribadi. Daftar di bawah ini menyatukan dua keluarga kapasitor dengan situasi di mana masing-masing keluarga adalah pilihan yang tepat.
- Pemfilteran tingkat sinyal, decoupling, dan pengaturan waktu pada papan sirkuit tercetak memerlukan kapasitor keramik atau film berkode seperti 104J, karena peran ini memerlukan nilai yang kecil dan stabil dalam ukuran yang ringkas.
- Pergeseran fasa motor untuk motor AC satu fasa memerlukan CBB60 atau kapasitor lari setara, karena peran ini memerlukan nilai kapasitansi besar untuk tegangan saluran kontinu dan arus riak.
- Kapasitor apa pun yang ditempatkan melintasi saluran AC, meskipun sebentar, harus memiliki peringkat tegangan AC dengan margin di atas tegangan suplai, itulah sebabnya unit CBB60 diberi peringkat 250V atau 450V daripada peringkat tegangan DC lebih rendah yang umum pada komponen keramik kecil.
- Kapasitor pengganti harus sesuai dengan nilai mikrofarad asli dalam pita toleransi yang dinyatakan, karena mengganti nilai yang terlalu kecil atau terlalu besar akan menggeser sudut fasa motor dan dapat memperpendek umur motor.
- Lingkungan dengan panas sekitar yang tinggi atau siklus kerja yang berkelanjutan lebih menyukai kapasitor CBB60 dengan peringkat suhu yang lebih tinggi, karena panas yang berkelanjutan merupakan salah satu faktor utama yang secara bertahap mengurangi masa pakai kapasitor film.
Data lapangan yang dikumpulkan oleh teknisi perbaikan motor dan dirujuk dalam literatur servis peralatan umum secara konsisten menunjukkan bahwa nilai kapasitor berjalan yang menyimpang lebih dari 10 persen di bawah angka mikrofarad terukurnya berkorelasi dengan berkurangnya torsi awal dan arus pengoperasian yang lebih tinggi pada kompresor satu fasa dan motor pompa, yang merupakan salah satu alasan kapasitor CBB60 biasanya ditentukan dengan pita toleransi yang lebih ketat seperti plus atau minus 5 persen daripada pita yang lebih longgar yang dapat diterima pada kapasitor sinyal tujuan umum.
Membaca Papan Nama Motor untuk Nilai yang Benar
Kebanyakan motor satu fasa yang memerlukan kapasitor berjalan mencantumkan nilai mikrofarad dan peringkat tegangan yang tepat langsung pada pelat nama, sering kali ditampilkan sebagai sesuatu seperti "Cap 20uF 450V". Apabila papan nama hilang atau aus, maka kapasitor asli itu sendiri, jika masih terbaca, adalah referensi terbaik berikutnya. Jika keduanya tidak tersedia, pencocokan dengan horsepower dan rating voltase motor menggunakan grafik referensi silang pabrikan adalah pendekatan cadangan standar, karena desain belitan motor pada horsepower dan voltase tertentu cenderung mengelompok di sekitar kisaran sempit nilai kapasitansi yang sesuai.
Membandingkan Kapasitor Gaya 104J dengan Kapasitor CBB60 Berdampingan
Menempatkan kedua keluarga kapasitor bersebelahan membuat perbedaan praktisnya mudah terlihat secara sekilas, meskipun keduanya pada akhirnya menyimpan muatan listrik menggunakan dasar fisika yang sama.
| Atribut | Kapasitor Gaya 104J | Kapasitor CBB60 |
|---|---|---|
| Kapasitansi tipikal | Pecahan mikrofarad | 1,5 hingga 50 mikrofarad |
| Tugas utama | Penyaringan sinyal, pemisahan | Pergeseran fase motor, bantuan berjalan |
| Gaya peringkat tegangan | Tegangan kerja DC, rendah hingga sedang | Tegangan AC kontinu, 250V atau 450V |
| Metode pelabelan | Kode tiga digit plus huruf | Nilai mikrofarad penuh tercetak pada casing |
| Ukuran fisik | Kecil, dipasang di papan | Casing silinder yang lebih besar dengan terminal lug |
| Paparan siklus tugas | Intermiten, arus riak rendah | Arus riak yang terus menerus dan berkelanjutan |
Perbedaan ini paling penting ketika seseorang sedang memecahkan masalah peralatan dan menemukan dua kapasitor asing secara berdampingan, satu kecil dan diberi kode, satu lagi lebih besar dan dicetak dalam mikrofarad biasa. Mengenali keluarga mana yang dimiliki suatu komponen akan segera mempersempit peran apa yang dimainkannya dan jenis suku cadang pengganti apa yang sesuai, daripada berasumsi bahwa kedua bagian tersebut memiliki fungsi yang dapat dipertukarkan hanya karena keduanya diberi label kapasitor.
Menguji dan Memverifikasi Nilai Kapasitor
Memastikan bahwa kapasitor masih sesuai dengan nilai cetakannya, baik dengan kode gaya 104J atau label CBB60, dapat dilakukan dengan pemeriksaan cepat menggunakan meteran yang tepat. Multimeter digital dengan rentang kapasitansi, atau pengukur LCR khusus, membaca kapasitansi aktual yang disimpan secara langsung. Komponen tersebut harus dikosongkan terlebih dahulu, karena kapasitor yang terisi daya dapat merusak meteran atau memberikan pembacaan yang salah.
Langkah-langkah Pemeriksaan Kapasitansi Dasar
Lepaskan sambungan kapasitor dari rangkaian atau motor sepenuhnya sebelum pengujian, karena kapasitor yang masih dihubungkan ke rangkaian aktif akan memberikan pembacaan yang tidak akurat dan dapat menimbulkan bahaya sengatan listrik dari muatan yang tersimpan. Lepaskan kapasitor dengan menjembatani terminal-terminalnya secara singkat dengan kabel resistor berinsulasi, bukan dengan obeng kosong, karena arus pendek langsung dapat membuat terminal-terminalnya berlubang. Atur pengukur ke fungsi kapasitansi, sambungkan kabel ke dua terminal, dan bandingkan pembacaan yang ditampilkan dengan nilai yang dicetak, sehingga memungkinkan persentase toleransi yang dinyatakan.
Kapasitor 104J dengan pembacaan antara 0,095 µF dan 0,105 µF berada di dalam jendela plus atau minus 5 persen dan berfungsi normal. Kapasitor CBB60 yang dicetak dengan ukuran 25 µF dan pembacaan di bawah kira-kira 20 µF kemungkinan besar telah rusak dan harus diganti, karena kapasitor yang dijalankan motor yang telah kehilangan lebih dari 20 persen kapasitansi pengenalnya merupakan penyebab umum motor berdengung tetapi gagal untuk dihidupkan, atau mulai dengan lambat di bawah beban.
Mengenali Tanda Peringatan Fisik Sebelum Pengujian
Inspeksi visual sering kali mengungkapkan masalah sebelum pembacaan meter memastikannya. Kapasitor CBB60 dengan bagian atas casing menggembung atau bengkak, retakan yang terlihat di sepanjang jahitannya, atau residu gelap yang bocor di sekitar terminal hampir pasti mengalami kerusakan internal, dan pengujian lebih lanjut hanya memberikan sedikit informasi tambahan selain memastikan bahwa kapasitor tersebut perlu diganti. Kapasitor keramik kecil berkode 104J jarang menunjukkan pembengkakan yang terlihat karena konstruksinya berbeda dari jenis film, namun badan keramik yang retak atau sambungan solder yang berubah warna pada papan di sekitar bagian tersebut merupakan petunjuk visual yang berguna bahwa ada sesuatu di area tersebut yang terlalu panas.
Menafsirkan Bacaan Yang Berada Di Luar Toleransi
Pembacaan yang menyimpang tinggi, bukan rendah, pada kapasitor film lebih jarang terjadi tetapi masih dapat terjadi, dan umumnya mengarah pada masalah kalibrasi meter atau pengukuran yang dilakukan saat muatan sisa masih ada, bukan peningkatan kapasitansi yang sebenarnya, karena kapasitor tidak memperoleh kapasitansi melalui penuaan normal. Pembacaan yang menyimpang rendah adalah pola yang jauh lebih sering terjadi dan mencerminkan degradasi dielektrik bertahap, masuknya uap air, atau efek kumulatif dari peristiwa pembersihan penyembuhan diri yang dijelaskan sebelumnya, yang masing-masing sedikit mengurangi area pelat efektif selama masa kerja komponen.
Faktor Yang Memperpendek atau Memperpanjang Umur Kerja Kapasitor
Kedua kelompok kapasitor menua karena tekanan mendasar yang sama, meskipun rentang waktu dan gejala kegagalan berbeda karena perbedaan pekerjaan dan lingkungan pengoperasian.
Panas
Peningkatan suhu lingkungan secara konsisten diidentifikasi sebagai faktor terbesar yang memperpendek umur kapasitor film dan keramik, karena panas mempercepat penguraian kimiawi bahan dielektrik dan senyawa pengikat internal. Kapasitor CBB60 yang dipasang langsung pada rumah kompresor panas akan lebih cepat menua dibandingkan komponen serupa yang dipasang dengan celah udara dan sedikit ventilasi, meskipun keduanya mengalami beban listrik yang sama.
Stres Tegangan
Menjalankan kapasitor secara konsisten di dekat atau di atas tegangan pengenalnya akan memampatkan masa kerjanya secara signifikan dibandingkan dengan menjalankannya dengan margin di bawah nilai tersebut. Inilah sebabnya mengapa memilih CBB60 dengan nilai 450V pada jalur suplai nominal 220V atau 240V, daripada memotong margin hingga mendekati bagian dengan nilai 250V, adalah praktik umum di wilayah di mana tegangan saluran berfluktuasi atau kadang-kadang melonjak.
Arus Riak dan Siklus Tugas
Kapasitor yang digunakan dalam tugas kontinu, seperti CBB60 pada motor yang bekerja berjam-jam, mengalami pemanasan arus riak yang lebih kumulatif daripada kapasitor yang hanya digunakan dalam semburan singkat dan terputus-putus. Inilah salah satu alasan mengapa kapasitor yang dijalankan motor secara fisik lebih besar dibandingkan nilai kapasitansinya dibandingkan kapasitor sinyal kecil dengan nilai mikrofarad yang serupa, karena luas permukaan casing yang lebih besar membantu menghilangkan panas yang dihasilkan oleh aliran arus berkelanjutan.
Kelembaban dan Kontaminasi
Kelembapan yang masuk ke badan kapasitor, baik melalui segel casing yang rusak atau cacat produksi, mempercepat kerusakan dielektrik dan dapat menyebabkan kegagalan yang tiba-tiba, bukan kegagalan bertahap. Casing tertutup berisi epoksi pada kapasitor CBB60 dibuat khusus untuk memperlambat jalur ini, itulah sebabnya casing yang retak atau rusak diperlakukan sebagai indikator kuat bahwa kapasitor harus diganti meskipun pengujian masih dalam toleransi pada saat itu.
Pertimbangan Pemasangan dan Pengkabelan untuk Kapasitor CBB60
Pemasangan yang benar memengaruhi kinerja dan masa pakai, sama seperti memilih nilai mikrofarad yang tepat. Kapasitor CBB60 umumnya disambungkan secara paralel dengan rangkaian belitan start atau run motor, dan tata letak terminal pada casing, apakah memiliki dua atau tiga lug, menentukan bagaimana kapasitor dihubungkan ke aplikasi motor nilai tunggal atau nilai ganda.
Orientasi dan Lokasi Pemasangan
Memasang kapasitor CBB60 di lokasi yang terlindung dari paparan sinar matahari langsung dan jauh dari komponen penghasil panas lainnya akan memperpanjang umur kerja praktisnya secara signifikan dibandingkan dengan memasangnya di permukaan panas tanpa aliran udara. Pemasangan vertikal dengan terminal menghadap ke bawah merupakan orientasi yang umumnya direkomendasikan dalam manual peralatan, karena hal ini mengurangi kemungkinan terjadinya genangan air atau kondensasi di sekitar sambungan terminal.
Koneksi Terminal
Konektor sekop harus terpasang erat ke terminal kapasitor tanpa permainan berlebihan, karena sambungan yang longgar menghasilkan pemanasan lokal pada titik kontak setiap kali arus mengalir, secara bertahap menurunkan konektor dan lug terminal. Pengukur kawat harus sesuai dengan arus yang diharapkan dari rangkaian, dan sambungan harus cukup aman secara mekanis untuk menahan getaran yang dihasilkan motor yang berjalan selama berbulan-bulan atau bertahun-tahun digunakan.
Kisaran Substitusi Nilai Penggantian
Ketika nilai pengganti yang tepat tidak tersedia, pedoman praktis yang umum dirujuk memperbolehkan nilai CBB60 pengganti sekitar plus atau minus 10 persen dari nilai mikrofarad asli tanpa mempengaruhi kinerja motor secara signifikan, meskipun tetap sedekat mungkin dengan nilai asli yang tertera pada papan nama tetap menjadi pendekatan yang lebih disukai kapan pun bagian yang tepat tersebut dapat diperoleh.
Pertanyaan yang Sering Diajukan
Berapa nilai mikrofarad sebenarnya dari kapasitor 104J
Kapasitor 104J berukuran 0,1 mikrofarad, setara dengan 100.000 pikofarad, dengan toleransi plus atau minus 5 persen di sekitar nilai nominal tersebut.
Bisakah kapasitor CBB60 ditandai dengan kode tiga digit yang serupa
Kebanyakan kapasitor CBB60 mencetak nilai mikrofarad penuh langsung pada casingnya daripada menggunakan singkatan pF tiga digit, karena casing yang lebih besar memiliki ruang untuk pelabelan teks biasa, bersama dengan rating tegangan dan toleransi.
Apakah surat toleransi yang lebih tinggi selalu lebih baik dari J
Tidak. Toleransi yang lebih ketat seperti F atau J berarti nilai sebenarnya tetap mendekati angka nominal, yang penting untuk rangkaian timing dan filter, namun untuk tugas bypass umum, toleransi yang lebih longgar seperti K atau M dapat diterima dan seringkali lebih murah.
Mengapa kapasitor CBB60 memerlukan rating tegangan AC dan bukan rating DC
Kapasitor CBB60 terletak tepat di seberang saluran AC saat motor berjalan, sehingga kapasitor tersebut mengalami tegangan bolak-balik terus menerus dan arus riak, yang memerlukan dielektrik dan konstruksi yang dirancang untuk tugas AC berkelanjutan daripada pulsa DC singkat yang biasanya ditangani oleh kapasitor keramik kecil.
Apa jadinya jika nilai CBB60 yang salah dipasang pada sebuah motor
Nilai mikrofarad yang salah mengubah sudut fasa antara belitan motor, yang dapat mengurangi torsi awal, meningkatkan arus kerja, dan menaikkan suhu pengoperasian, sehingga memperpendek umur kerja motor.
Bagaimana often should a CBB60 capacitor be checked
Tidak ada interval tetap yang universal, karena masa pakai bergantung pada suhu sekitar, waktu pengoperasian, dan stabilitas tegangan, tetapi memeriksa kapasitansi setiap kali motor menunjukkan perlindungan start yang lambat, berdengung, atau tersandung kelebihan beban adalah titik pemicu praktis yang masuk akal.
Bisakah kapasitor 104J digunakan sebagai pengganti kapasitor CBB60
Tidak, keduanya tidak dapat dipertukarkan. Kapasitor 104J hanya menampung 0,1 mikrofarad dan diberi nilai tegangan tingkat sinyal rendah, sedangkan motor memerlukan puluhan mikrofarad pada nilai tegangan AC kontinu yang jauh melampaui kapasitas yang dapat ditangani oleh kapasitor berkode kecil.
Apakah nilai mikrofarad CBB60 yang lebih besar selalu berarti performa start motor yang lebih kuat
Belum tentu. Gulungan motor dirancang berdasarkan nilai kapasitansi tertentu yang dipilih oleh pabrikan, dan memasang nilai yang jauh lebih besar dari yang ditentukan dapat membuat belitan dan kapasitor itu terlalu panas daripada meningkatkan kinerja, jadi mencocokkan nilai yang tertera pada papan nama adalah pendekatan yang lebih aman daripada berasumsi lebih besar lebih baik.
Apa yang sebenarnya dilindungi oleh properti penyembuhan diri dari kapasitor CBB60?
Ini melindungi terhadap titik lemah dielektrik kecil yang terlokalisasi yang berubah menjadi korsleting total, karena peristiwa pembersihan singkat mengisolasi kesalahan ke area kecil alih-alih membiarkannya menyebar ke seluruh lapisan film, yang merupakan salah satu alasan konstruksi film berlapis logam lebih disukai untuk pengoperasian motor AC yang berkelanjutan.
Mengapa dua kapasitor dengan kode 104J yang sama terkadang memiliki ukuran fisik yang berbeda
Perbedaan ukuran fisik antara dua kapasitor 104J biasanya disebabkan oleh nilai voltase yang berbeda atau bahan dielektrik yang berbeda, karena kedua faktor tersebut memengaruhi seberapa tebal lapisan dielektrik yang diperlukan, meskipun nilai kapasitansi dan toleransi yang tercetak pada casing tetap sama.
