Kapasitor CBB60 untuk Pompa Air: Panduan Pemilihan & Penggantian

Ya — sebuah kapasitor CBB60 tidak hanya kompatibel dengan pompa air; itu dirancang khusus untuk mereka. Kapasitor lari ini adalah pilihan standar untuk motor pompa air AC satu fasa yang terdapat pada sistem sumur perumahan, pompa kolam, peralatan irigasi, dan pompa jet. Tanpa CBB60 yang berfungsi, sebagian besar motor ini tidak dapat menghasilkan pergeseran fasa yang diperlukan untuk memulai atau mempertahankan putaran yang efisien. Jika pompa Anda berdengung tetapi tidak dapat dihidupkan, menjadi panas, pemutusnya tersandung, atau mati begitu tiba, kapasitor CBB60 yang rusak adalah salah satu komponen pertama yang harus diuji dan diganti.

Apa itu a Kapasitor CBB60 dan Mengapa Penting untuk Pompa

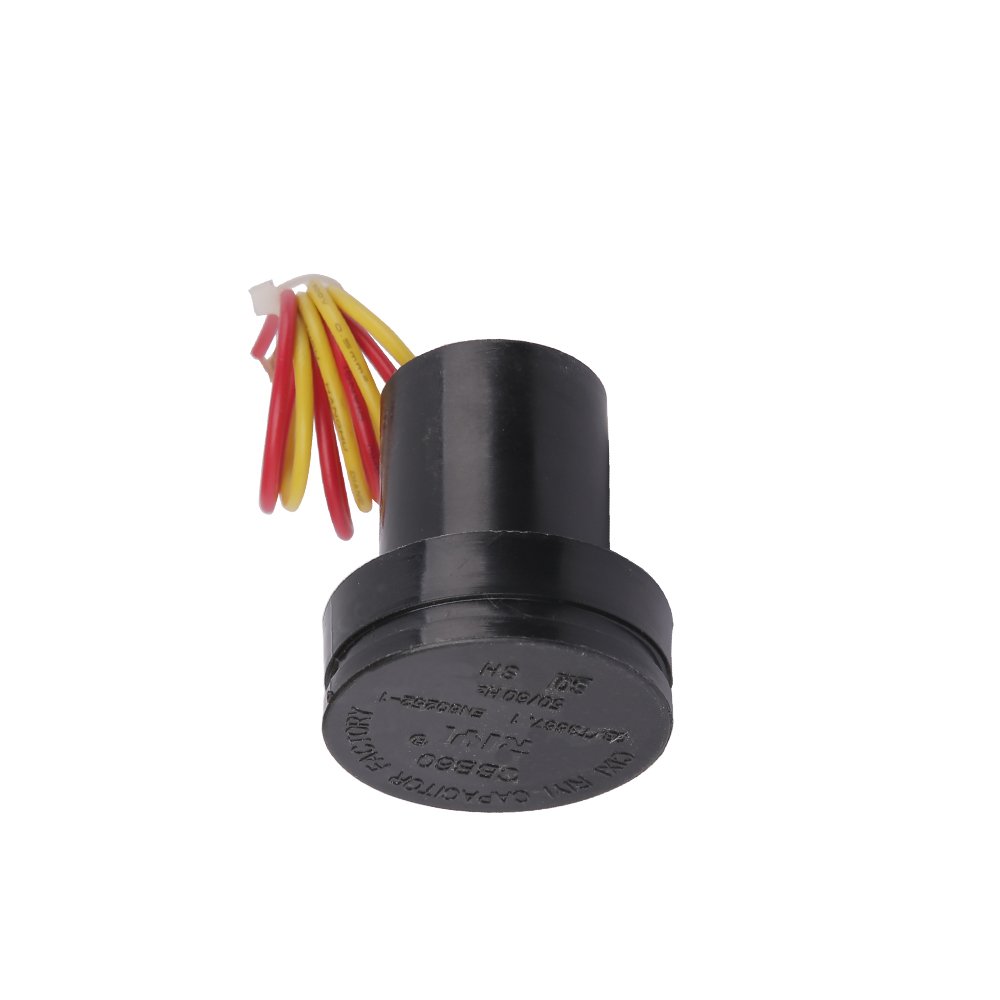

Kapasitor CBB60 adalah kapasitor film polipropilen berlapis logam yang ditempatkan dalam wadah plastik silinder, dirancang untuk pengoperasian motor AC. Penunjukan "CBB60" mengikuti sistem klasifikasi standar nasional Tiongkok (GB/T 3667), di mana "C" berarti kapasitor, "B" kedua menunjukkan dielektrik film polipropilen, "B" ketiga menunjukkan konstruksi logam, dan "60" mengacu pada standar seri untuk kapasitor motor AC.

Dalam motor induksi satu fasa – yang digunakan sebagian besar pompa air rumah tangga – stator hanya memiliki satu belitan utama. Hal ini menciptakan medan magnet yang berdenyut, bukan medan magnet yang berputar. Tanpa pergeseran fasa, rotor tidak dapat menentukan arah putarannya dan mempunyai torsi awal yang nol. Kapasitor lari CBB60 dirangkai secara seri dengan belitan bantu (start) dan menciptakan perbedaan fasa listrik 90 derajat yang diperlukan antara kedua belitan. Perbedaan fasa ini menghasilkan medan magnet berputar yang menyebabkan rotor berputar ke arah tertentu dan menjaga kelancaran pengoperasian di bawah beban.

Tidak seperti kapasitor start (yang bersifat elektrolitik dan hanya aktif sebentar saat penyalaan), CBB60 tetap mendapat energi terus menerus selama pengoperasian. Ini berarti ia harus menahan tegangan pengenal penuh dan arus riak AC untuk waktu yang lama — terkadang berjam-jam atau berhari-hari — tanpa mengalami penurunan kualitas. Dielektrik film polipropilennya memungkinkan hal ini, dengan menawarkan faktor disipasi yang lebih rendah, ketahanan isolasi yang lebih tinggi, dan stabilitas termal yang jauh lebih unggul dibandingkan dengan alternatif elektrolitik.

Spesifikasi Listrik Utama yang Harus Anda Cocokkan

Memilih kapasitor yang salah untuk motor pompa air bukan hanya tidak efisien — tetapi juga dapat membakar belitan motor atau menyebabkan kapasitor itu sendiri rusak parah. Berikut spesifikasi yang paling penting:

Nilai Kapasitansi (µF)

Ini adalah spesifikasi yang paling penting. Nilai umum yang digunakan dalam aplikasi pompa air berkisar dari 6µF hingga 100µF , dengan nilai yang paling sering ditemui adalah 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF, dan 40µF. Nilai yang benar ditentukan oleh pabrikan motor berdasarkan impedansi belitan, jumlah kutub, dan arus pengenal. Selalu samakan nilai aslinya dengan tepat — menggunakan kapasitor yang 20% ​​lebih tinggi atau lebih rendah dari yang ditentukan dapat menyebabkan panas berlebih, berkurangnya torsi, atau kecepatan osilasi.

Toleransi biasanya ±5% untuk unit CBB60 berkualitas. Hindari kapasitor apa pun yang mengklaim toleransi ±10% atau lebih tinggi dalam aplikasi motor presisi.

Peringkat Tegangan (VAC)

Kapasitor CBB60 standar untuk pompa air diberi nilai 250VAC atau 450VAC . Untuk sistem fase tunggal 120V, nilai minimum adalah 250VAC, namun 450VAC lebih disukai untuk margin. Untuk sistem 220V–240V, gunakan unit dengan rating 450VAC saja. Jangan sekali-kali mengganti kapasitor dengan nilai tegangan lebih rendah, meskipun untuk sementara — dielektrik dapat tertusuk dalam hitungan milidetik, sehingga menyebabkan korsleting.

Frekuensi (Hz)

Kebanyakan kapasitor CBB60 memiliki rating 50Hz atau 60Hz, atau keduanya. Pompa di Amerika Utara bekerja pada 60Hz; sebagian besar Eropa, Asia, dan Afrika beroperasi pada 50Hz. Menggunakan kapasitor 50Hz pada sistem 60Hz secara umum dapat diterima karena reaktansinya sedikit menurun, tetapi selalu verifikasi lembar data.

Kisaran Suhu Pengoperasian

Kapasitor CBB60 standar diberi peringkat dari -25°C hingga 70°C . Jika pompa Anda beroperasi di rumah pompa yang panas, dekat ketel uap, atau di iklim hangat, carilah unit jarak jauh dengan suhu 85°C atau bahkan 105°C. Degradasi termal di atas suhu pengenal adalah salah satu penyebab utama kegagalan kapasitor dini.

Bagaimana Mengenalinya Jika Kapasitor Pengoperasian CBB60 Anda Gagal

Kegagalan kapasitor pada motor pompa air sering kali terjadi secara bertahap, namun dalam beberapa kasus bisa terjadi secara tiba-tiba dan total. Mengenali gejalanya sejak dini dapat mencegah kerusakan motorik yang mahal.

Gejala 1 — Motor Berdengung Tapi Tidak Bisa Distarter

Ini adalah tanda klasik kegagalan kapasitor. Anda mendengar motor memberi energi dan menghasilkan dengungan pelan, namun porosnya tidak berputar. Jika Anda memutar poros pompa secara manual (dengan daya dimatikan terlebih dahulu), motor akan menyala dan bekerja — menunjukkan bahwa belitan masih utuh tetapi torsi awal tidak ada. Hal ini disebabkan oleh sirkuit terbuka atau CBB60 yang rusak parah sehingga tidak dapat lagi menghasilkan pergeseran fasa yang diperlukan.

Gejala 2 — Motor Mulai Lambat atau Bermasalah Saat Dibebani

Kapasitor yang telah kehilangan kapasitansi yang signifikan — katakanlah, turun dari 25µF menjadi 18µF — masih memungkinkan motor untuk hidup dalam kondisi tanpa beban tetapi akan kesulitan atau terhenti ketika tekanan air diberikan. Hal ini sering kali muncul dalam bentuk waktu ramp-up yang lambat, pengoperasian yang tidak menentu, atau pompa mati karena tekanan.

Gejala 3 — Motor Terlalu Panas

Ketika kapasitansi menyimpang dari nilai pengenalnya, keseimbangan arus antara belitan utama dan tambahan terganggu. Motor menarik arus berlebih untuk mengimbanginya, yang menghasilkan panas. Motor yang dijalankan dengan CBB60 yang rusak atau rusak dapat mencapai suhu 30–50°C di atas tingkat pengoperasian normal , mempercepat kerusakan isolasi dan keausan bantalan.

Gejala 4 — Kerusakan Fisik yang Terlihat

Periksa badan kapasitor secara langsung. Tanda-tanda umum kegagalan meliputi:

• Casing plastik menonjol atau retak
• Bekas terbakar atau meleleh di sekitar terminal
• Minyak atau residu merembes dari alasnya (menunjukkan kerusakan dielektrik internal)
• Sambungan terminal terkorosi atau longgar

Setiap isyarat visual ini memerlukan penggantian segera, berapa pun nilai terukurnya.

Gejala 5 — Pemutus Trip pada Motor Start

Kapasitor CBB60 yang mengalami korsleting menciptakan arus pendek yang hampir mati di seluruh rangkaian belitan motor, menyebabkan arus masuk yang sangat besar yang segera membuat pemutus atau memutuskan sekring. Jika pompa Anda terus-menerus membuat perlindungan sirkuit tersandung setiap kali mencoba untuk hidup, kapasitor korsleting adalah salah satu penyebabnya.

Menguji Kapasitor CBB60 dengan Multimeter

Sebelum mengeluarkan uang untuk penggantian, pastikan kapasitor benar-benar rusak. Berikut cara mengujinya dengan benar.

Keselamatan Pertama — Kosongkan Kapasitor

Jangan pernah menyentuh terminal kapasitor sebelum mengosongkannya. Kapasitor CBB60 dengan nilai 450VAC dapat menampung muatan yang mampu menyebabkan guncangan hebat. Untuk mengosongkan daya dengan aman: dengan daya terputus sepenuhnya, gunakan resistor 10kΩ–20kΩ (dengan daya minimal 5W) yang dihubungkan ke terminal selama 5–10 detik. Cara lainnya, gunakan obeng berinsulasi untuk menjembatani terminal sebentar — Anda akan melihat percikan kecil, yang merupakan hal normal dan memastikan pelepasan muatan.

Menggunakan Mode Kapasitansi

Atur multimeter digital Anda ke mode kapasitansi (biasanya ditandai dengan simbol menyerupai dua garis sejajar). Putuskan sambungan kapasitor dari sirkuit dan sentuhkan probe ke setiap terminal. CBB60 yang sehat harus terbaca dalam kisaran ±5–10% dari kapasitansi yang diberi label. Misalnya, kapasitor 25µF harus terbaca antara 22.5µF dan 27.5µF. Pembacaan yang jauh di bawah ini — katakanlah 15µF pada kapasitor 25µF — menunjukkan degradasi yang substansial. Pembacaan nol atau OL (kelebihan beban) menunjukkan kegagalan rangkaian terbuka.

Menggunakan Mode Resistensi sebagai Pemeriksaan Dasar

Jika multimeter Anda tidak memiliki fungsi kapasitansi, alihkan ke mode resistansi (Ω) pada rentang tinggi (200kΩ atau lebih tinggi). Sentuhkan probe ke terminal. Kapasitor yang baik akan menunjukkan peningkatan resistensi dari mendekati nol hingga beberapa ratus kilohm saat diisi dari baterai meteran — perilaku pengisian ini memastikan bahwa kapasitor tidak mengalami korsleting atau terbuka. Pembacaan yang tetap di nol (korsleting) atau langsung melompat ke OL tanpa perilaku pengisian daya apa pun (terbuka) menunjukkan kegagalan. Metode ini tidak mengkonfirmasi nilai kapasitansi, hanya fungsi dasar.

Proses Penggantian Kapasitor Pompa Air Langkah demi Langkah

Mengganti kapasitor CBB60 adalah salah satu perbaikan pompa air paling mudah yang dapat Anda lakukan sendiri. Keseluruhan proses biasanya memakan waktu kurang dari 30 menit.

1. Putuskan sambungan daya — Matikan pemutus arus yang mengalirkan pompa dan verifikasi dengan penguji tegangan. Jangan hanya mengandalkan saklar saja.
2. Temukan kapasitor — Pada sebagian besar pompa air, kapasitor CBB60 berada di wadah kecil di badan motor, sering kali diamankan dengan tali atau klip logam. Lepaskan penutup untuk mengeksposnya.
3. Foto kabelnya — Sebelum memutuskan sambungan apa pun, ambil foto sambungan terminal dengan jelas. Kapasitor CBB60 untuk pompa biasanya memiliki dua atau tiga terminal. Sebagian besar bersifat non-polar (terminal dapat dipertukarkan), tetapi mengonfirmasi sebelum pemutusan sambungan dapat menghindari kebingungan.
4. Lepaskan kapasitor — Seperti dijelaskan di atas, gunakan resistor pelepasan atau jembatankan terminal dengan hati-hati untuk menghilangkan muatan yang tersimpan.
5. Lepaskan kapasitor lama — Cabut kabelnya (catat atau foto kabel mana yang menuju ke terminal mana), kendurkan tali pemasangan, dan lepaskan unit lama.
6. Instal CBB60 baru — Masukkan penggantinya dengan orientasi yang sama, kencangkan tali pemasangan, dan sambungkan kembali kabel sesuai foto Anda. Untuk unit dua terminal non-polar, urutan kabel secara elektrik tidak menjadi masalah.
7. Uji pompanya — Pulihkan daya dan amati pompa untuk penyalaan yang benar, arus berjalan normal (ukur dengan meteran penjepit jika tersedia), dan tidak adanya panas berlebih atau kebisingan yang tidak biasa.

Ukuran Fisik dan Pertimbangan Pemasangan

Kapasitor CBB60 hadir dalam dimensi silinder standar. Diameter umum adalah 35mm, 40mm, dan 50mm, dengan tinggi berkisar antara 60mm hingga 115mm. Nilai kapasitansi yang lebih tinggi menempati casing yang lebih besar. Saat memesan pengganti, pastikan dimensi fisiknya sesuai dengan braket pemasangan pada pompa Anda. Kapasitor dengan tingkat kelistrikan yang benar tetapi terlalu tinggi 10 mm tidak akan cocok dengan wadah aslinya , jadi selalu periksa kedua set spesifikasinya.

Kapasitor CBB60 vs Jenis Kapasitor Lainnya untuk Aplikasi Motor

Tidak semua kapasitor motor sama. Memahami perbedaannya menjelaskan mengapa CBB60 adalah pilihan yang tepat dan satu-satunya yang tepat untuk pengoperasian pompa air tugas berkelanjutan.

CBB65 dan CBB61 memiliki konstruksi film yang sama dengan CBB60 namun berbeda dalam desain casing dan aplikasi umumnya. CBB65 menggunakan kaleng aluminium untuk pembuangan panas yang lebih baik di lingkungan kompresor; CBB61 berbentuk datar dan dirancang untuk motor bilah kipas. Mengganti CBB65 dengan CBB60 secara elektrik dimungkinkan jika peringkat kapasitansi dan voltase cocok , tetapi faktor bentuk fisiknya mungkin tidak cocok. Jangan pernah mengganti kapasitor awal CD60 dengan kapasitor lari — dielektrik elektrolitik akan menjadi terlalu panas dan rusak dalam beberapa menit setelah pengoperasian terus-menerus.

Faktor Penyebab Kegagalan Kapasitor CBB60 Dini Pada Pompa

Memahami mengapa kapasitor rusak sebelum waktunya membantu Anda memperpanjang masa pakai dan menghindari penggantian berulang.

Lonjakan Tegangan dan Transien Saluran

Sambaran petir, peristiwa peralihan utilitas, dan lonjakan EMF belakang motor dapat menyebabkan dielektrik kapasitor mencapai puncak tegangan yang jauh melebihi nilai kondisi tunaknya. Transien tunggal pada dua kali tegangan pengenal dapat menyebabkan kerusakan dielektrik parsial — mengurangi kapasitansi secara permanen. Di daerah yang sering terjadi badai atau listrik yang tidak stabil, memasang pelindung lonjakan arus yang dirancang untuk beban motor di bagian hulu pompa merupakan tindakan perlindungan yang praktis.

Beroperasi Di Atas Nilai Suhu

Setiap kenaikan 10°C di atas suhu pengoperasian terukur kira-kira mengurangi separuh masa pakai kapasitor yang diharapkan — sebuah prinsip yang dikenal sebagai aturan Arrhenius untuk penuaan kapasitor. CBB60 standar dengan suhu 70°C yang ditempatkan di rumah pompa yang mencapai 80°C di musim panas akan menua dua kali lebih cepat dari yang diharapkan. Untuk pemasangan di lingkungan hangat, selalu pilih kapasitor dengan suhu 85°C atau lebih tinggi.

Sering Bersepeda Start-Stop

Pompa air yang dikendalikan oleh saklar tekanan dalam sistem dengan tangki tekanan berukuran kecil atau tergenang air dapat hidup dan mati puluhan kali per jam. Setiap peristiwa pengaktifan menyebabkan kapasitor mengalami transien arus masuk. Meskipun kapasitor CBB60 dirancang untuk ini, sistem berputar lebih dari 20–30 kali per jam memberikan tekanan abnormal pada dielektrik. Jika pompa Anda mengalami siklus pendek, memperbaiki tangki tekanan (mengisi ulang atau mengganti kandung kemih) akan mengurangi tekanan kapasitor secara signifikan.

Masuknya Kelembapan dan Kelembapan

Kapasitor CBB60 menggunakan wadah plastik tertutup, namun selama bertahun-tahun dioperasikan di lubang pompa lembab atau penutup luar ruangan, kelembapan dapat menembus titik masuk terminal. Kelembaban di dalam casing meningkatkan kerugian dielektrik dan mendorong korosi elektrokimia pada film logam internal. Kapasitor di lingkungan basah harus diperiksa setiap tahun dan diganti secara proaktif setiap 5–7 tahun meskipun kapasitor tampak berfungsi.

Nilai Kapasitansi yang Dipasang Salah

Memasang kapasitor dengan nilai kapasitansi lebih tinggi dari yang ditentukan akan meningkatkan arus melalui belitan bantu melebihi batas desainnya, menyebabkan belitan dan kapasitor itu sendiri menjadi panas. Memasang nilai yang lebih rendah akan meningkatkan arus belitan utama. Kesalahan mana pun mempercepat kegagalan kapasitor dan belitan motor. Selalu gunakan nilai µF persis yang ditentukan oleh pabrikan motor — jangan pernah menyimpulkan dengan asumsi lebih banyak lebih baik.

Standar Kualitas dan Sertifikasi yang Harus Diperhatikan Saat Membeli

Pasar kapasitor CBB60 mencakup berbagai tingkat kualitas. Inilah yang harus diperiksa sebelum membeli.

• Sertifikasi CQC — Tanda Pusat Sertifikasi Mutu Tiongkok adalah dasar untuk kapasitor buatan Tiongkok. Produsen terkemuka mencantumkan ini pada labelnya.
• Penandaan CE — Wajib untuk produk yang dijual di Wilayah Ekonomi Eropa. Mengonfirmasi kapasitor memenuhi arahan keselamatan UE dan EMC.
• Daftar UL — Sertifikasi Laboratorium Penjamin Emisi Efek untuk penggunaan pasar Amerika Utara. Penting untuk kepatuhan asuransi pada instalasi perumahan.
• Persetujuan VDE — Lembaga sertifikasi Jerman; umum pada kapasitor yang digunakan dalam peralatan industri Eropa.
• Film Metalisasi yang dapat menyembuhkan diri sendiri — Cari secara eksplisit untuk "penyembuhan diri" dalam deskripsi produk. Sifat ini berarti bahwa kerusakan dielektrik kecil yang terlokalisasi menyebabkan lapisan logam menguap pada titik gangguan, menghilangkan cacat secara otomatis daripada menyebar sebagai korsleting keras. Ini adalah fitur keselamatan penting pada kapasitor yang dijalankan motor.
• Casing tahan api — Wadah plastik harus terbuat dari bahan tahan api (nilai UL94 V-0), yang membatasi penyebaran api jika terjadi kegagalan besar.

Hindari kapasitor dari pemasok yang tidak dikenal tanpa tanda sertifikasi, spesifikasi yang tidak jelas, atau harga yang jauh di bawah rata-rata pasar. Kapasitor CBB60 untuk motor pompa 1HP berharga antara $5–$20 USD tergantung pada sumber dan sertifikasi. Unit dengan harga $1–$2 untuk spesifikasi yang sama harus diperlakukan dengan sangat skeptis — bahan dielektrik yang rusak dan terminal yang berukuran terlalu kecil merupakan tindakan penghematan biaya yang umum mengakibatkan kegagalan dini atau bahaya kebakaran.

Konfigurasi Pengkabelan untuk Kapasitor CBB60 pada Berbagai Jenis Motor Pompa

Meskipun fungsi dasar CBB60 sama di semua motor satu fasa, konfigurasi pengkabelan bervariasi tergantung pada desain motor.

Motor Kapasitor Terpisah Permanen (PSC).

Ini adalah konfigurasi paling umum pada pompa air. Kapasitor run CBB60 dihubungkan secara permanen secara seri dengan belitan bantu untuk start dan running. Tidak ada kapasitor start dan tidak ada saklar sentrifugal. Rangkaiannya sederhana: Jalur 1 menghubungkan ke salah satu ujung belitan utama dan satu terminal kapasitor; terminal kapasitor lainnya terhubung ke salah satu ujung belitan bantu; Jalur 2 (netral) menghubungkan ke ujung kedua belitan.

Kapasitor Start, Capacitor Run (CSCR) Motor

Motor pompa yang lebih besar (biasanya di atas 1HP) terkadang menggunakan kapasitor start (CD60, elektrolitik) dan kapasitor run (CBB60). Kapasitor start dimatikan dengan sakelar sentrifugal setelah motor mencapai sekitar 75–80% kecepatan sinkron. CBB60 tetap berada di sirkuit selama pengoperasian. Dalam konfigurasi ini, kedua kapasitor dihubungkan secara paralel pada saat penyalaan, sehingga memberikan total kapasitansi dan torsi awal yang jauh lebih tinggi, sebelum kapasitor awal putus.
