Kapasitor CBB60 vs CBB65: Penjelasan Perbedaan Utama

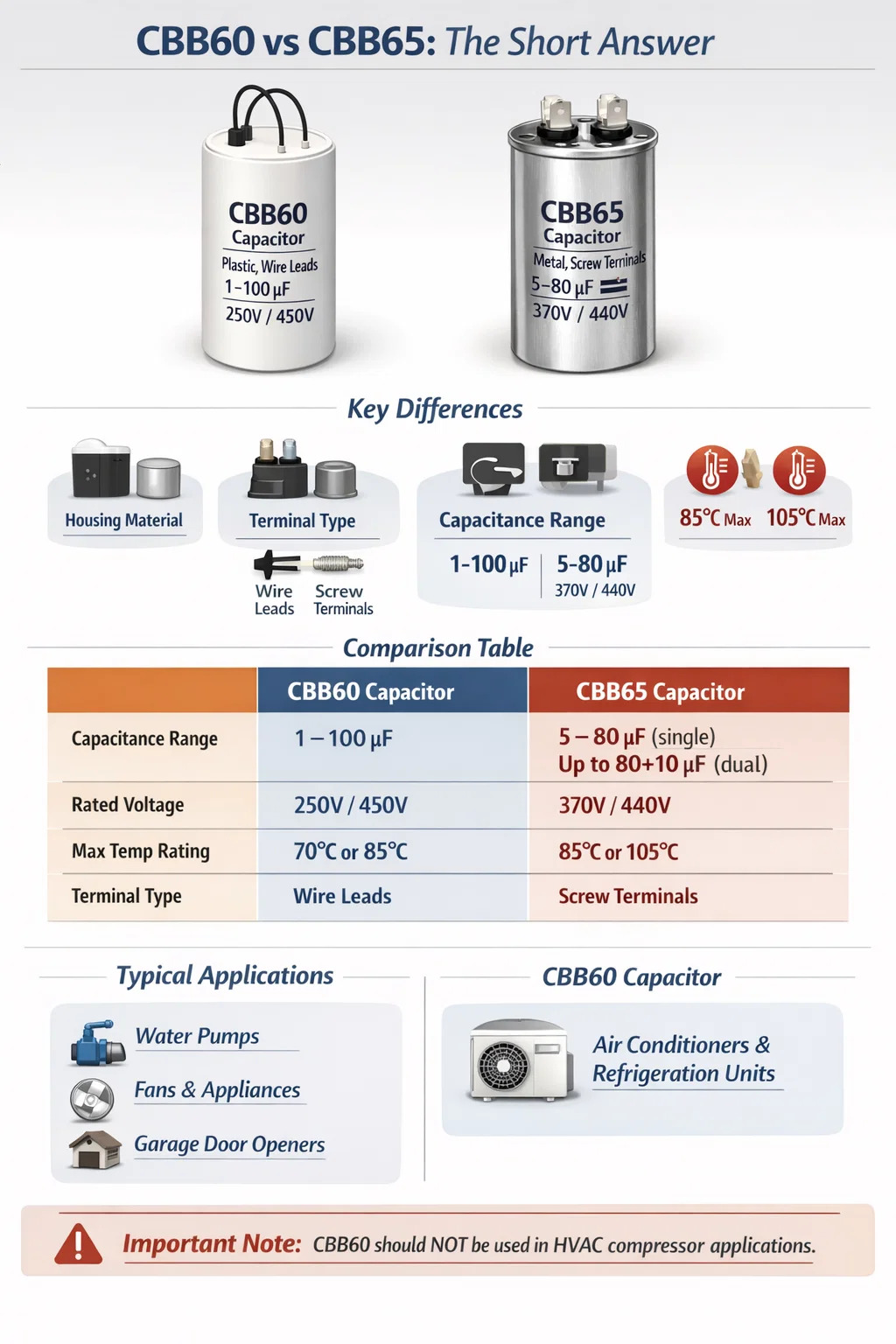

CBB60 vs CBB65: Jawaban Singkat

Perbedaan mendasar antara a kapasitor CBB60 dan kapasitor CBB65 disesuaikan dengan konstruksi fisik dan lingkungan aplikasi yang dimaksudkan. CBB60 adalah kapasitor bertimbal kawat berbentuk silinder yang dirancang khusus untuk rangkaian start dan pengoperasian motor AC satu fasa , sedangkan CBB65 adalah kapasitor terminal sekrup kaleng logam yang dirancang untuk aplikasi tugas berat seperti kompresor AC dan unit pendingin. Keduanya adalah kapasitor film polipropilen yang beroperasi pada sirkuit AC, namun keduanya berbeda secara signifikan dalam faktor bentuk, jenis terminal, rentang kapasitansi, dan ketahanan termal.

Jika Anda memilih pengganti atau mencari kapasitor untuk desain baru, keduanya umumnya tidak dapat dipertukarkan tanpa memperhatikan metode pemasangan, konfigurasi terminal, dan batas suhu pengoperasian. Membingungkan kedua jenis ini—meskipun nilai kapasitansi dan peringkat voltase terlihat sama—dapat mengakibatkan kegagalan dini atau bahaya keselamatan di lingkungan dengan beban tinggi.

Konstruksi Fisik dan Faktor Bentuk

Perbedaan yang paling mencolok antara CBB60 dan CBB65 terletak pada kemasan fisiknya.

Kapasitor CBB60: Perumahan Plastik Silinder

Kapasitor CBB60 menggunakan badan plastik silinder (biasanya polipropilen atau rumah tahan api) dengan dua atau empat kabel yang memanjang dari salah satu ujungnya. Diameter tubuh biasanya berkisar dari 30 mm hingga 50 mm , dengan ketinggian bervariasi antara 60 mm dan 100 mm tergantung kapasitansi. Kabel ini memungkinkannya dipasang langsung ke papan terminal motor atau dihubungkan melalui terminal sambungan cepat. Casing plastik diisi dengan resin epoksi atau pengisi isolasi serupa untuk menutup gulungan film internal terhadap masuknya uap air.

Karena menggunakan kabel timah, CBB60 dianggap sebagai komponen "bertimbal". Biasanya dipasang tegak atau miring di dalam kompartemen kapasitor motor, diamankan dengan braket atau klip plastik. Desain ini hemat ruang dan biaya produksi rendah, sehingga mendominasi segmen motor pompa air, motor kipas, dan motor peralatan kecil.

Kapasitor CBB65 : Perumahan Kaleng Aluminium Logam

Sebaliknya, kapasitor CBB65 ditempatkan di a tabung paduan aluminium bulat . Terminalnya adalah konektor tipe sekrup yang dipasang di bagian atas, yang memungkinkan sambungan kabel aman dan tahan getaran lebih baik daripada kabel kabel sederhana. Penutup logam memberikan pembuangan panas dan perlindungan mekanis yang unggul dibandingkan dengan plastik. Dimensi tipikal termasuk diameter 40 mm hingga 50 mm dan tingginya dari 70 mm hingga 120 mm, meskipun kapasitor dual-run (yang menggabungkan dua nilai kapasitansi dalam satu unit) bisa lebih besar.

Kaleng aluminium ditutup dengan ventilasi pelepas tekanan di bagian bawah atau atas, yang berfungsi sebagai katup pengaman jika terjadi tekanan berlebih di bagian dalam. Fitur ini sangat penting dalam lingkungan kompresor dimana suhu sekitar dapat melonjak dengan cepat. Badan logam juga mendukung pemasangan eksternal melalui pita atau braket tali baja, yang merupakan metode standar industri untuk pemasangan kapasitor HVAC.

Perbandingan Peringkat Listrik

Kedua jenis kapasitor beroperasi pada sirkuit AC, tetapi parameter pengenalnya berbeda dalam mencerminkan kasus penggunaan yang dimaksudkan.

Peringkat tegangan perlu mendapat perhatian khusus. CBB65 hampir secara eksklusif tersedia di 370 VAC dan 440 VAC untuk menangani kondisi tegangan di dalam sistem kompresor HVAC, di mana lonjakan sesaat selama penyalaan motor dapat mencapai jauh di atas tegangan saluran nominal. Kapasitor CBB60 pada 250 VAC akan sangat diremehkan dalam kondisi tersebut—bahkan jika nilai kapasitansinya cocok.

Lingkungan Aplikasi yang Khas

Memahami di mana setiap kapasitor dirancang untuk bekerja membantu memperjelas mengapa ada perbedaan fisik dan listrik.

Dimana Kapasitor CBB60 Digunakan

Kapasitor CBB60 adalah kapasitor penggerak motor dan kapasitor start motor standar untuk berbagai motor induksi satu fasa dalam lingkungan tugas ringan hingga menengah. Aplikasi umum meliputi:

• Motor pompa air (dapat direndam dan dipasang di permukaan, biasanya 0,37 kW hingga 2,2 kW)
• Kipas langit-langit dan kipas angin
• Motor drum mesin cuci
• Sirkulasi udara kecil dan peralatan ventilasi
• Pembuka pintu garasi
• Motor pompa kolam renang dan spa dalam kisaran daya yang lebih rendah

Di lingkungan ini, suhu pengoperasian cenderung tetap di bawah 70°C hingga 85°C, dan beban getarannya moderat. Lingkungan sekitar biasanya cukup terkontrol sehingga penutup plastik memberikan perlindungan yang memadai terhadap kelembapan dan dampak mekanis.

Dimana Kapasitor CBB65 Digunakan

Kapasitor CBB65 dibuat khusus untuk kebutuhan HVAC dan motor kompresor pendingin. Lingkungan aplikasi utama mereka meliputi:

• Unit kompresor AC sentral (sistem split, unit paket)
• Kompresor pompa panas
• Kompresor pendingin komersial
• Unit kondensasi berpendingin udara
• Motor kipas kondensor di unit HVAC luar ruangan

Dalam lemari kompresor HVAC luar ruangan pada hari musim panas, suhu internal dapat mencapai Suhu sekitar 55°C hingga 70°C dengan permukaan motor kompresor menambahkan panas lokal lebih lanjut. Kapasitor yang dipasang di sebelah motor itu harus bertahan dengan baik 85°C hingga 105°C suhu pengoperasian terus-menerus—spesifikasi yang diperingkat oleh CBB65, namun sebagian besar unit CBB60 standar tidak.

Kinerja Termal dan Pembuangan Panas

Manajemen termal adalah salah satu perbedaan yang paling bermakna secara teknis antara kedua keluarga kapasitor ini, dan ini secara langsung menjelaskan pilihan bahan.

Kapasitor film polipropilen menghasilkan panas secara internal karena rugi-rugi dielektrik, terutama pada arus AC kontinu. Dalam aplikasi pengoperasian motor, kapasitor diberi energi setiap saat saat motor berjalan—ini bukan komponen pulsa start singkat tetapi elemen aktif terus menerus dalam rangkaian pengoperasian. Setiap panas yang tidak dibuang secara efisien terakumulasi di dalam badan kapasitor dan mempercepat degradasi dielektrik.

Aluminium memiliki konduktivitas termal sekitar 205 W/(m·K) , sedangkan plastik rekayasa umum yang digunakan pada rumah CBB60 berkisar antara 0,1 hingga 0,5 W/(m·K). Ini berarti kaleng logam pada kapasitor CBB65 membuang panas kira-kira 400 hingga 2000 kali lebih efisien melalui dindingnya dibandingkan wadah plastik pada CBB60. Secara praktis, suhu inti CBB65 saat dibebani tetap jauh lebih rendah dibandingkan suhu inti CBB60 yang berada di bawah tekanan listrik yang sama, sehingga secara langsung memperpanjang masa pakai dan mengurangi risiko kegagalan termal.

Inilah sebabnya mengapa kapasitor CBB65 dapat memiliki suhu pengoperasian maksimum 105°C dalam versi bermutu tinggi—penutup logam menjaga suhu film internal pada tingkat yang dapat bertahan bahkan ketika lingkungan eksternal ekstrem. Kapasitor CBB60 yang dipasang di kabinet kompresor luar ruangan yang bersuhu hanya 85°C secara teknis dapat bertahan pada suhu ruangan namun akan mengalami pengurangan masa pakai yang signifikan ketika suhu lingkungan mendorongnya ke langit-langit secara terus-menerus sepanjang bulan-bulan musim panas.

Fitur Keamanan dan Mode Kegagalan

Filosofi desain keselamatan kapasitor CBB60 dan CBB65 sangat berbeda, sekali lagi mencerminkan lingkungan penerapannya masing-masing.

Film Penyembuhan Diri dalam Kedua Jenis

Kapasitor CBB60 dan CBB65 menggunakan film polipropilen metalisasi dengan sifat penyembuhan sendiri. Ketika kerusakan dielektrik lokal terjadi—tusukan mikroskopis pada film—elektroda logam tipis di titik tersebut langsung menguap karena energi pelepasan, menghilangkan kesalahan dan memulihkan insulasi. Mekanisme ini memungkinkan kapasitor bertahan ribuan peristiwa kesalahan kecil selama masa pakainya tanpa kegagalan besar. Karakteristik penyembuhan diri adalah kekuatan bersama dari semua kapasitor film seri CBB.

Ventilasi Pelepas Tekanan di CBB65

Kapasitor CBB65 disegel dalam kaleng aluminium dengan a ventilasi pelepas tekanan bawaan , biasanya terletak di bagian bawah kaleng atau menyatu dengan segel tutupnya. Jika gas internal menumpuk karena tegangan berlebih atau degradasi termal yang berkepanjangan, ventilasi ini terbuka secara terkendali, melepaskan tekanan dan mencegah kaleng pecah secara hebat. Hasilnya adalah mode "kegagalan terbuka" yang relatif aman dibandingkan mode eksplosif.

Kapasitor berselubung plastik CBB60 tidak memiliki ventilasi ini. Dalam kondisi beban berlebih yang parah, CBB60 dapat membengkak, retak pada wadahnya, atau dalam kasus terburuk, pecah dengan kekuatan yang lebih tiba-tiba, terutama jika resin pengisi tidak mencukupi atau sudah tua. Ini adalah mode kegagalan yang diketahui pada rongga motor pompa yang berventilasi buruk di mana penggantian kapasitor tertunda melebihi umur aman praktis.

Resistor Pelepasan

Banyak kapasitor CBB65—terutama yang dijual di pasar HVAC Amerika Utara—memiliki internal resistor pembuangan (biasanya 10 kΩ hingga 20 kΩ) dikabelkan melintasi terminal untuk melepaskan tegangan sisa setelah unit dimatikan energinya. Ini adalah fitur keselamatan penting bagi teknisi servis yang mungkin menangani kapasitor segera setelah sistem dimatikan. Muatan sisa pada kapasitor 440 VAC sebesar 40 µF dapat mematikan jika tidak dibuang. Kapasitor CBB60 mungkin termasuk atau tidak termasuk resistor ini tergantung pada pabrikan dan kelasnya.

Kapasitor Jalan Ganda: Fitur Khusus CBB65

Salah satu kategori produk penting yang ada dalam keluarga CBB65 namun tidak memiliki padanan nyata di CBB60 adalah kapasitor kerja ganda (terkadang diberi label "kapasitor ganda" atau "kapasitor oval" di pasar Amerika Utara).

Kapasitor CBB65 yang dijalankan ganda berisi dua elemen kapasitor independen dalam satu kaleng aluminium, berbagi terminal yang sama. Ketiga terminal biasanya diberi label HERM (kompresor hermetis), FAN (motor kipas kondensor), dan COM (umum) . Hal ini menggabungkan dua kapasitor terpisah menjadi satu unit, sehingga menghemat ruang dan biaya peralatan HVAC.

Konfigurasi kapasitor dual-run yang umum mencakup nilai-nilai seperti:

• 35 µF 5 µF / 440 VAC (sistem split perumahan ukuran menengah)
• 45 µF 5 µF / 440 VAC (perumahan besar atau komersial ringan)
• 55 µF 7,5 µF / 440 VAC (kompresor berkapasitas lebih tinggi)
• 80 µF 10 µF / 370 VAC (startup kompresor komersial berat)

Konfigurasi ganda ini secara fisik hanya praktis dalam format kaleng logam karena dua elemen film luka terpisah memerlukan ruang yang cukup dan pengelolaan termal. Housing model CBB60 dengan casing plastik tidak akan mampu mendukung konfigurasi ini secara andal dalam kondisi kompresor suhu tinggi, yang merupakan salah satu alasan platform CBB65 tetap dominan di HVAC.

Standar dan Kepatuhan Sertifikasi

Kapasitor CBB60 dan CBB65 diatur oleh standar nasional Tiongkok GB/T 3667 , yang meliputi kapasitor motor AC. Namun, kategori produk yang termasuk dalam standar tersebut mencerminkan persyaratannya yang berbeda. Di luar standar Tiongkok, kapasitor yang dijual di pasar global memiliki sertifikasi tambahan.

• kapasitor CBB60 biasanya memiliki tanda CE untuk pasar Eropa dan sertifikasi UL/CUL untuk Amerika Utara bila digunakan sebagai pengganti motor pompa dan kipas.
• kapasitor CBB65 untuk pasar HVAC Amerika Utara tunduk pada UL 810 (Standar untuk Kapasitor) dan harus mematuhi persyaratan yang tercantum di UL untuk digunakan pada peralatan HVAC yang terdaftar. Banyak juga yang membawa tanda kepatuhan CSA dan RoHS.

Saat mengganti kapasitor pada peralatan yang awalnya disertifikasi dengan jenis kapasitor tertentu, mengganti komponen yang tidak bersertifikat atau komponen kategori berbeda secara teknis dapat membatalkan sertifikasi peralatan dan menimbulkan masalah tanggung jawab, khususnya pada instalasi komersial yang harus menjalani inspeksi rutin.

Cara Membaca Tanda pada Setiap Kapasitor

Kapasitor CBB60 dan CBB65 mencetak spesifikasi utamanya langsung pada casingnya. Memahami tanda-tanda ini memungkinkan pemilihan penggantian yang akurat tanpa harus menebak-nebak.

Label kapasitor CBB60 pada umumnya mungkin berbunyi:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

Label kapasitor CBB65 pada umumnya mungkin berbunyi:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (kelas resistor pelepasan)

Akhiran "A" di CBB65A biasanya menunjukkan adanya resistor pelepasan internal. Nilai kapasitansi ganda (mis., 45 5 µF) segera mengidentifikasinya sebagai unit pengoperasian ganda. Nilai voltase 440 VAC dan nilai suhu 105°C mengonfirmasi nilai tersebut untuk servis kompresor.

Saat mengganti salah satu kapasitor, cocokkan ketiga parameter utama —nilai kapasitansi, peringkat tegangan, dan peringkat suhu—sangat penting. Mengganti dengan tegangan yang lebih rendah atau peringkat suhu yang lebih rendah tidak dapat diterima. Sebagai penggantinya, tegangan yang lebih tinggi atau peringkat suhu yang lebih tinggi aman secara elektrik, meskipun dimensi fisik juga harus diverifikasi.

Harapan Umur dan Pola Degradasi

Umur kapasitor sangat bergantung pada suhu pengoperasian, tekanan tegangan, dan siklus kerja. Baik CBB60 maupun CBB65 merupakan jenis film berlapis logam, yang umumnya bertahan lebih lama dari kapasitor elektrolitik dalam servis motor AC, namun perkiraan masa pakainya berbeda karena kondisi penerapannya.

Kehidupan Layanan CBB60

Dalam servis motor pompa atau motor kipas pada suhu lingkungan sedang (di bawah 40°C), kapasitor CBB60 berkualitas dapat mencapai 30.000 hingga 50.000 jam operasional sebelum terjadi penyimpangan kapasitansi yang signifikan. Pada peralatan yang digunakan musiman (seperti pompa kolam yang beroperasi 8 jam per hari selama musim 6 bulan), ini berarti masa pakai sekitar 10 hingga 17 tahun. Namun, di ruangan yang berventilasi buruk atau di dekat sumber panas, angka ini bisa turun tajam—beberapa unit akan rusak dalam waktu 3 hingga 5 tahun di rumah pompa bersuhu tinggi.

Kehidupan Layanan CBB65

Untuk layanan kompresor HVAC, kapasitor CBB65 dengan konstruksi berkualitas baik biasanya diperuntukkan 60.000 jam atau lebih pada suhu terukur. Namun, kondisi layanan HVAC di dunia nyata sulit dilakukan pada kapasitor. Lonjakan tegangan yang disebabkan oleh kejadian jaringan utilitas, kompresor yang sulit dihidupkan berulang kali, dan pengoperasian yang berkelanjutan pada suhu sekitar di atas 40°C dapat mengurangi masa pakai efektif hingga 8 hingga 15 tahun dalam aplikasi perumahan. Inilah sebabnya teknisi servis HVAC di iklim panas sering merekomendasikan penggantian kapasitor proaktif setiap 7 hingga 10 tahun bahkan sebelum terjadi kerusakan yang terlihat.

Penyimpangan kapasitansi adalah mode degradasi yang paling umum pada kedua jenis. Kapasitor yang kehilangan lebih dari 10% kapasitansi pengenalnya dapat menyebabkan motor menarik arus lebih tinggi, bekerja lebih panas, dan mengalami penurunan efisiensi—meskipun motor tidak langsung rusak. Mengukur kapasitansi dengan pengukur kapasitansi selama perawatan rutin dapat mengetahui hal ini sebelum menyebabkan kegagalan kompresor.

Dapat Dipertukarkan: Bisakah Anda Mengganti Satu dengan Yang Lain?

Ini adalah salah satu pertanyaan paling praktis yang muncul dalam skenario dinas lapangan dan penggantian.

Singkatnya: CBB65 dapat menggantikan CBB60 pada sebagian besar aplikasi, namun CBB60 tidak boleh menggantikan CBB65 pada aplikasi kompresor.

Jika Anda memerlukan pengganti kapasitor CBB60 motor pompa dan tersedia unit CBB65 dengan kapasitansi yang sesuai dan peringkat voltase lebih tinggi, kapasitor ini akan bekerja secara elektrik dan mungkin benar-benar mengungguli aslinya dalam hal umur panjang karena karakteristik termalnya yang lebih baik. Anda perlu mengatasi perbedaan jenis terminal (terminal sekrup vs. kabel) dengan konektor yang sesuai.

Beralih ke arah lain—memasang kapasitor CBB60 ke dalam aplikasi kompresor HVAC—tidak disarankan karena beberapa alasan:

• Peringkat suhu CBB60 (seringkali 85°C) mungkin tidak cukup untuk kondisi ruangan kompresor yang berkelanjutan.
• Peringkat tegangan (umumnya 250 VAC pada CBB60) tidak kompatibel dengan layanan kompresor 370–440 VAC.
• Kabel kawat tidak cocok untuk lingkungan getaran unit kompresor tanpa pelepas regangan tambahan.
• Tidak adanya ventilasi pelepas tekanan berarti mode kegagalan yang lebih berbahaya di bawah tekanan termal.
• Tidak adanya konfigurasi pengoperasian ganda berarti diperlukan dua unit terpisah di mana satu unit pengoperasian ganda CBB65 biasanya berfungsi.

Pertimbangan Harga dan Ketersediaan

Dari perspektif sumber komersial, kapasitor CBB60 dan CBB65 menempati tingkatan pasar yang berbeda.

Kapasitor CBB60 adalah komponen komoditas bervolume tinggi. Sebuah standar 20 uF / 450 VAC CBB60 dari pabrikan tingkat menengah harganya kira-kira $0,80 hingga $2,50 per unit dalam pesanan volume. Produk ini tersedia secara luas di distributor elektronik, pemasok suku cadang peralatan, dan pasar online secara global.

Kapasitor CBB65, terutama tipe dual-run untuk penggunaan HVAC, memiliki harga yang lebih tinggi karena konstruksinya yang lebih kompleks dan material bermutu lebih tinggi. SEBUAH 45 5 µF / 440 VAC CBB65 pengoperasian ganda biasanya biaya $4 hingga $15 per unit secara eceran, dengan unit bermerek dari pemasok OEM HVAC besar terkadang mencapai $20 hingga $30. Kapasitor CBB65 palsu dan di bawah standar adalah masalah yang terdokumentasi di pasar suku cadang pengganti HVAC—unit dengan kaleng aluminium tetapi konstruksi internal yang tidak memadai telah menyebabkan kegagalan kompresor karena cepat keluar dari toleransi atau rusak sebelum waktunya karena panas. Dianjurkan untuk membeli dari distributor terkemuka dan memverifikasi tanda daftar UL.
