Untuk SEBUAHpa Kapasitor CBB60 Digunakan?

A kapasitor CBB60 adalah kapasitor penggerak motor AC tipe film digunakan terutama untuk menghidupkan dan menjalankan motor induksi satu fasa pada pompa air, pompa submersible, mesin cuci, kompresor udara, dan peralatan yang digerakkan motor serupa. Ini memberikan pergeseran fasa yang diperlukan untuk menghasilkan medan magnet berputar di dalam motor, memungkinkannya untuk memulai di bawah beban dan mempertahankan pengoperasian yang lancar dan efisien selama penggunaan terus-menerus. Tidak seperti kapasitor start elektrolitik, CBB60 memiliki rating koneksi permanen di sirkuit dan tetap diberi energi sepanjang siklus operasi motor.

Penunjukan "CBB" mengidentifikasinya sebagai kapasitor film polipropilen berlapis logam — klasifikasi standar Tiongkok. "60" mengacu pada subkategori spesifik yang mencakup kapasitor yang dijalankan motor yang dirancang untuk aplikasi AC. Komponen-komponen ini diproduksi secara luas sesuai standar IEC 60252 dan GB/T 3667, dan keandalannya secara langsung menentukan apakah pompa atau motor dapat dihidupkan pada percobaan pertama atau gagal sebelum waktunya.

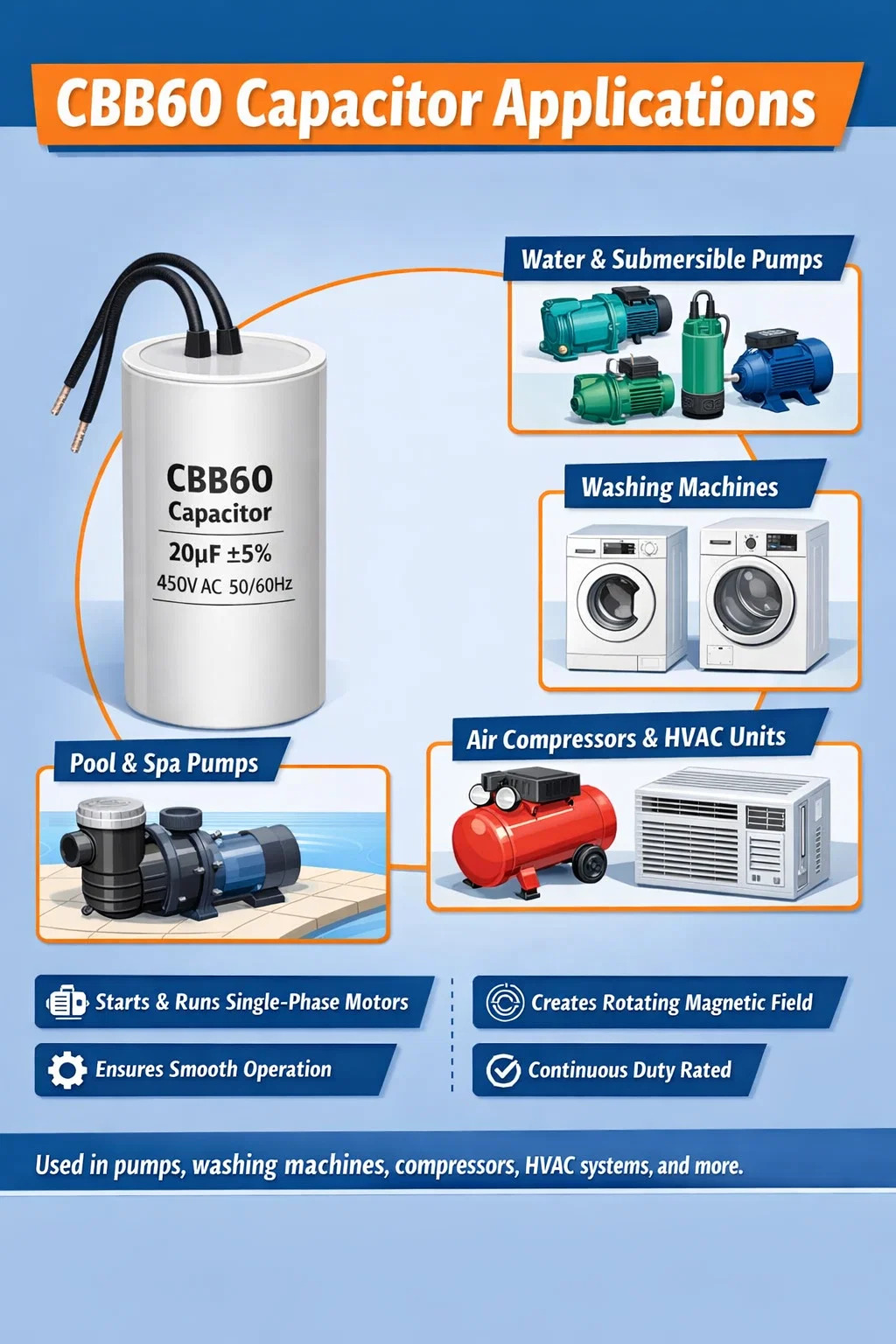

Aplikasi Inti Kapasitor CBB60

Kapasitor CBB60 muncul dalam berbagai macam peralatan. Meskipun aplikasi pompa mendominasi pasar, kemampuan komponen untuk menangani tegangan AC kontinu pada frekuensi terukur membuatnya cocok di mana pun motor satu fasa memerlukan bantuan untuk menciptakan fasa kedua.

Pompa Air dan Pompa Submersible

Ini adalah kasus penggunaan yang dominan secara global. Pompa air perumahan mulai dari 0,37 kW hingga 2,2 kW hampir secara universal mengandalkan kapasitor yang dijalankan CBB60. Pompa taman, jet sumur dangkal, submersible sumur dalam, dan pompa penambah tekanan semuanya memerlukan kapasitor untuk membagi suplai satu fasa menjadi dua fasa efektif. Nilai kapasitansi untuk aplikasi pompa biasanya berada di antara keduanya 6 μF dan 100 μF , dengan tegangan kerja 250 VAC atau 450 VAC tergantung tegangan suplai dan desain motor.

CBB60 yang rusak pada sirkuit pompa menyebabkan motor berdengung saat dinyalakan namun gagal berputar — motor ini menarik arus rotor yang terkunci (seringkali 6–8 kali arus terukur) tanpa berputar, yang dapat menyebabkan panas berlebih dan membakar belitan dalam hitungan detik jika perlindungan termal gagal dipicu tepat pada waktunya.

Mesin Cuci

Mesin cuci tipe drum dan bukaan atas menggunakan kapasitor CBB60 pada motor cuci utama dan seringkali juga pada motor pompa pembuangan. Nilai kapasitansi di sini biasanya 8 µF hingga 20 µF pada 450 VAC . Mesin cuci yang menyala tetapi gagal berputar atau berputar dengan benar — meskipun motor mengeluarkan suara mendengung — adalah gejala klasik kapasitor CBB60 rusak yang kapasitansinya turun di bawah ambang batas minimum motor.

Kompresor Udara dan Peralatan HVAC

Kompresor udara satu fasa yang digunakan di bengkel dan tempat servis otomotif sering kali memerlukan unit CBB60 berkapasitas tinggi — nilai 50 μF hingga 100 μF umum terjadi pada motor kompresor 1,5 kW hingga 3 kW. Beberapa motor kipas HVAC dan kompresor kecil pada unit AC jendela juga menggunakan kapasitor tipe CBB60, meskipun di pasar Amerika Utara format kaleng aluminium oval lebih banyak digunakan sedangkan bentuk silinder CBB60 mendominasi Asia dan sebagian besar Eropa.

Peralatan Rumah Tangga Bermotor Lainnya

Pompa sirkulasi kolam dan spa, pompa sistem irigasi, motor pengolah biji-bijian, mesin bubut kecil, dan bahkan beberapa kompresor pendingin pada pendingin komersial menggunakan kapasitor CBB60. Aplikasi apa pun yang menjalankan motor induksi fase tunggal kapasitor-split permanen (PSC) atau kapasitor-start kapasitor-run (CSCR) berpotensi menggunakan CBB60 dalam posisi berjalan.

Cara Kerja Kapasitor CBB60 pada Rangkaian Motor

Daya AC satu fasa dengan sendirinya tidak dapat menciptakan medan magnet berputar pada stator motor — ia hanya menghasilkan medan berdenyut yang membuat rotor bergetar tetapi tidak berputar. Untuk mengatasi hal ini, perancang motor menggunakan kapasitor run yang dihubungkan secara seri dengan belitan kedua (tambahan). Kapasitor menggeser fasa arus pada belitan tersebut sekitar 90 derajat listrik relatif terhadap arus pada belitan utama. Pasokan dua fase buatan ini menciptakan medan magnet berputar yang menghasilkan torsi dan memungkinkan motor untuk hidup sendiri dan berjalan terus menerus.

CBB60 tetap berada di sirkuit secara permanen — tidak seperti kapasitor start elektrolitik, yang dimatikan melalui sakelar sentrifugal atau relai setelah motor mencapai sekitar 75–80% kecepatan sinkron. Ini berarti CBB60 harus menangani tekanan tegangan AC terus menerus tanpa penyimpangan kapasitansi yang signifikan. Konstruksi film polipropilen berlapis logam memberikan kemampuan ini: polipropilen memiliki faktor disipasi yang sangat rendah (tan δ ≤ 0,001 pada 1 kHz) , artinya hampir tidak ada energi yang terbuang sebagai panas di dalam kapasitor selama pengoperasian.

Properti penyembuhan diri yang penting membedakan kapasitor film logam dari jenis foil. Jika cacat mikroskopis pada film dielektrik menyebabkan kerusakan lokal, elektroda logam akan menguap di sekitar titik gangguan, mengisolasinya daripada menimbulkan arus pendek. Mekanisme ini memungkinkan kapasitor CBB60 bertahan dari lonjakan tegangan sesekali yang akan merusak desain non-self-healing.

Spesifikasi dan Peringkat Utama Dijelaskan

Membaca label kapasitor CBB60 dengan benar sangat penting untuk memilih pengganti yang tepat. Tabel berikut menjelaskan parameter umum dan rentang tipikalnya.

Peringkat Tegangan: 250 VAC vs 450 VAC

Peringkat tegangan AC adalah parameter yang paling sering disalahpahami. CBB60 dengan rating 250 VAC cocok untuk motor yang disuplai dari sumber listrik 220–240 VAC, namun rating tersebut harus memperhitungkan fakta bahwa tegangan kapasitor pada motor PSC yang sedang berjalan bisa lebih tinggi dari tegangan suplai. Pada beberapa desain motor high-slip, tegangan terminal kapasitor mencapai 1,1 hingga 1,5 kali tegangan suplai . Inilah sebabnya mengapa kapasitor pompa di pasar 230 VAC sering kali ditentukan pada 450 VAC — memberikan margin keamanan yang besar dan memperpanjang masa pakai secara signifikan. Menggunakan kapasitor 250 VAC di mana 450 VAC ditentukan secara drastis memperpendek masa pakai melalui percepatan penuaan dielektrik.

Nilai Kapasitansi dan Pencocokan Motor

Selalu ganti dengan nilai kapasitansi yang sama seperti yang ditentukan pada pelat nama motor atau dalam manual servis. Nilai yang terlalu rendah akan mengurangi torsi awal dan dapat mencegah motor untuk memulai di bawah beban. Nilai berlebih menggeser fase arus terlalu jauh, menyebabkan ketidakseimbangan arus belitan, meningkatkan panas, dan berpotensi menyebabkan belitan bantu menjadi terlalu panas. Penyimpangan di luar itu ±10% dari nilai pengenal umumnya dianggap di luar batas yang dapat diterima untuk substitusi kapasitor berjalan.

Konstruksi Fisik Kapasitor CBB60

CBB60 memiliki bentuk silinder yang khas dengan wadah plastik berwarna putih atau abu-abu, biasanya terbuat dari wadah polipropilena tahan api. Gulungan bagian dalam terdiri dari dua lapisan film polipropilena berlapis logam yang dililitkan rapat. Tutup ujung logam disemprotkan (proses Schoopage) ke ujung elemen luka untuk membuat kontak dengan lapisan film logam, dan terminal kabel atau kawat dipasang pada tutup ujung ini.

Elemen luka dienkapsulasi dalam resin epoksi sebelum dimasukkan ke dalam wadah plastik. Bahan pengisi resin ini mempunyai banyak kegunaan: mencegah masuknya uap air, meredam getaran, meningkatkan perpindahan panas dari elemen ke casing, dan menjaga belitan tetap stabil secara mekanis selama getaran motor.

Konfigurasi terminal bervariasi berdasarkan pasar dan aplikasi:

• Dua kabel kawat (paling umum untuk aplikasi pompa, sambungan solder langsung atau sekop)
• Empat kabel kabel (dua per terminal, untuk memudahkan pengkabelan rantai daisy di panel multi-motor)
• Terminal sekrup pada tutup atas (digunakan pada beberapa merek pompa Italia dan OEM kompresor)
• Tab faston / spade (tab 6,3 mm, umum digunakan pada aplikasi mesin cuci)

Dimensi fisik tidak distandarisasi di seluruh produsen. SEBUAH 20 μF / 450 VAC CBB60 mungkin memiliki diameter bodi 35 mm dan tinggi 60 mm dari satu pabrikan dan 40 mm × 70 mm dari pabrikan lain. Saat memesan pengganti, selalu verifikasi bahwa dimensi fisiknya sesuai dengan braket motor atau klip pemasangan yang ada.

CBB60 vs Jenis Kapasitor Motor Lainnya

Memahami di mana CBB60 cocok dibandingkan dengan jenis kapasitor motor umum lainnya membantu dalam memilih komponen yang tepat dan mendiagnosis masalah motor secara akurat.

CBB61 secara fisik terlihat mirip dengan CBB60 — keduanya menggunakan rumah plastik berbentuk silinder — namun CBB61 dirancang untuk motor unit dalam ruangan kipas dan AC yang memiliki persyaratan torsi awal yang lebih rendah. Mengganti CBB61 ke dalam aplikasi pompa tugas berat dapat menyebabkan kegagalan dini karena kotak dan terminal CBB61 tidak memiliki nilai kapasitansi yang lebih tinggi dan beban arus kontinu yang biasa digunakan dalam layanan pompa. Itu Casing silinder CBB60 secara struktural lebih kokoh dan biasanya diberi peringkat IP44 atau IP54, sehingga cocok untuk ruang pompa lembab dan penutup luar ruangan.

Bagaimana Mengenalinya Jika Kapasitor CBB60 Rusak

Kegagalan kapasitor adalah salah satu penyebab paling umum kerusakan motor, dan kapasitor CBB60 mengalami penurunan kualitas dengan cara yang dapat diprediksi. Mengenali mode kegagalan mempercepat diagnosis dan mencegah penggantian motor yang tidak perlu.

Diagnosis Berbasis Gejala

• Motor berdengung tetapi tidak mau hidup: Belitan utama memberi energi tetapi tanpa arus pergeseran fasa yang cukup pada belitan bantu, rotor tidak dapat menghasilkan torsi yang cukup untuk mengatasi gesekan statis. Ini adalah gejala paling umum dari kegagalan kapasitor total (rangkaian terbuka).
• Motor hidup perlahan atau hanya hidup jika diberi putaran manual: Kapasitansi telah turun secara signifikan (biasanya lebih dari 20% di bawah nilai terukur) namun belum gagal total. Motor dapat berjalan setelah dihidupkan tetapi tidak dapat hidup sendiri dengan andal.
• Motor berjalan tetapi terlalu panas: Kapasitor yang mengalami korsleting sebagian menghasilkan pergeseran fasa yang salah, meningkatkan arus pada belitan bantu dan menyebabkan pemanasan tidak normal. Motor dapat membuat pelindung termalnya tersandung berulang kali.
• Mengurangi aliran pompa tanpa alasan yang jelas: Kapasitor yang rusak mengurangi efisiensi motor. Pompa tetap menggerakkan air tetapi pada tekanan atau laju aliran yang lebih rendah, sedangkan konsumsi energi tetap sama atau meningkat.
• Kasus menonjol atau retak: Tekanan gas internal akibat kerusakan dielektrik menyebabkan casing plastik berubah bentuk. Ini adalah indikator eksternal yang terlihat dari kegagalan yang sangat besar.

Pengujian Dengan Meter Kapasitansi

Lepaskan kapasitor terlebih dahulu dengan menghubungkan terminalnya melalui resistor 10 kΩ selama minimal 5 detik — jangan pernah melakukan hubungan arus pendek secara langsung, karena lonjakan arus singkat dapat merusak metalisasi internal. Kemudian ukur kapasitansi dengan multimeter digital yang diatur ke mode kapasitansi atau meteran LCR khusus. Sebuah bacaan di dalam ±5% dari nilai yang diberi label menunjukkan kapasitor dalam keadaan sehat. Pembacaan di bawah 80% kapasitansi pengenal atau pembacaan sirkuit terbuka (ditunjukkan sebagai OL atau kelebihan beban pada sebagian besar meter) mengonfirmasi bahwa kapasitor perlu diganti.

Pengujian resistansi isolasi dengan megohmmeter pada 500 VDC digunakan di lingkungan layanan profesional untuk mendeteksi degradasi dielektrik tahap awal sebelum penyimpangan kapasitansi menjadi parah. CBB60 yang sehat harus menunjukkan ketahanan isolasi jauh di atas 1000 MΩ ; pembacaan di bawah 100 MΩ menunjukkan dielektrik telah menyerap uap air atau mulai rusak.

Penyebab Kegagalan Kapasitor CBB60 dan Cara Mencegahnya

Sebagian besar kegagalan CBB60 tidak terjadi secara acak — kegagalan ini diakibatkan oleh kondisi pengoperasian atau pemasangan tertentu yang dapat diidentifikasi dan diperbaiki untuk memperpanjang masa pakai. Kapasitor yang ditentukan dengan baik dan dipasang dengan benar dapat bertahan lama 10 hingga 20 tahun dalam layanan pompa berkelanjutan. Unit berkualitas buruk atau unit yang terkena kondisi buruk mungkin rusak dalam waktu 2–3 tahun.

Tegangan Lebih dan Lonjakan Tegangan

Penyebab utama kegagalan prematur. Variasi tegangan jaringan, lonjakan peralihan, dan kenaikan tegangan kapasitif pada belitan bantu motor semuanya memberi tekanan pada dielektrik. Setiap volt di atas tegangan kerja pengenal mempercepat penuaan secara eksponensial — aturan praktis dalam rekayasa kapasitor film adalah demikian setiap peningkatan suhu sebesar 10°C atau setiap tegangan berlebih sebesar 10% akan mengurangi separuh masa pakai . Menentukan kapasitor 450 VAC untuk aplikasi pompa 230 VAC, bukan 250 VAC, memberikan perlindungan yang berarti terhadap kejadian lonjakan arus.

Suhu Operasional Berlebihan

Suhu internal kapasitor menggabungkan suhu lingkungan dengan pemanasan sendiri dari rugi-rugi dielektriknya sendiri dan panas konduksi dari motor. Kapasitor yang dipasang langsung pada rangka motor dalam ruangan yang berventilasi buruk dapat mengalami suhu sambungan 20–30°C di atas suhu sekitar . Menjauhkan kapasitor dari sumber panas, menggunakan braket pemasangan terpisah dengan aliran udara, atau memilih kelas suhu yang lebih tinggi (nilai 85°C atau 105°C) semuanya mengurangi risiko ini.

Kelembapan dan Masuknya Air

Ruang pompa dan instalasi luar ruangan membuat kapasitor terkena kelembapan tinggi. Film polipropilen secara alami memiliki daya serap kelembapan yang rendah, namun penyegelan yang buruk pada casing atau area kelenjar terminal memungkinkan kelembapan mengalir di sepanjang kabel dan masuk ke dalam bodi seiring waktu. Selalu verifikasi peringkat IP rumah kapasitor sesuai dengan lingkungan pemasangan. IP44 adalah minimum untuk lokasi basah atau lembap; IP54 atau IP55 lebih disukai untuk penggunaan langsung di luar ruangan atau instalasi yang rawan percikan.

Frekuensi Start Motor

Setiap start motor menghasilkan lonjakan arus masuk singkat melalui kapasitor. Aplikasi dengan kontrol sakelar tekanan yang menghidupkan dan mematikan pompa secara berkala — berpotensi puluhan kali per jam — memberi tekanan lebih besar pada kapasitor dibandingkan saat motor bekerja terus menerus. Jika frekuensi start melebihi siklus kerja yang ditentukan oleh pabrikan motor, pertimbangkan kapasitor dengan rating arus lonjakan yang lebih tinggi atau kurangi frekuensi start melalui ukuran tangki tekanan.

Memilih Kapasitor CBB60 Pengganti yang Tepat

Proses penggantiannya mudah dilakukan jika informasi yang benar dikumpulkan terlebih dahulu. Ikuti urutan ini untuk menghindari kesalahan pemesanan.

1. Baca label kapasitor yang rusak: Catat kapasitansi (µF), peringkat tegangan (VAC), dan frekuensi (Hz). Jika label tidak terbaca, periksa pelat nama motor atau manual servis untuk mengetahui nilai kapasitor pengoperasian yang ditentukan.
2. Cocokkan atau lampaui peringkat tegangan: Jangan pernah mengganti voltase yang lebih rendahtage peringkat. Meningkatkan ke tingkat tegangan yang lebih tinggi (misalnya, 450 VAC menggantikan 250 VAC dalam kapasitansi yang sama) aman dan bermanfaat.
3. Cocokkan kapasitansi tepat dalam ±5%: Motor yang ditentukan untuk kapasitor lari 20 µF harus menerima penggantian antara 19 µF dan 21 µF. Hindari penyimpangan melebihi 10%.
4. Verifikasi dimensi fisik: Periksa apakah penggantinya sesuai dengan braket pemasangan. Ukur diameter badan dan jarak antar terminal jika memesan secara online.
5. Periksa jenis terminal: Kabel kabel, tab Faston, atau terminal sekrup harus sesuai dengan konfigurasi kabel motor yang ada.
6. Pilih kualitas daripada harga terendah: Kapasitor dari produsen yang menerbitkan laporan pengujian pihak ketiga dan mematuhi standar IEC 60252-1 atau GB/T 3667 memberikan masa pakai yang lebih konsisten dibandingkan unit tanpa merek tanpa dokumentasi kualitas yang dapat dilacak.

Jika nilai aslinya tidak diketahui dan pelat nama motor telah hilang, perkiraan kasar dapat dibuat dari peringkat daya motor. Sebagai aturan umum, motor induksi satu fasa memerlukan kira-kira 7–8 µF per kilowatt keluaran terukur untuk kapasitor yang dijalankan, meskipun hal ini sangat bervariasi berdasarkan desain motor dan jumlah kutub. Angka ini hanyalah perkiraan awal — nilai yang tepat harus selalu dikonfirmasi dengan data pabrikan.

Tindakan Pencegahan Keselamatan Saat Menangani Kapasitor CBB60

Kapasitor film yang digunakan dalam aplikasi motor menyimpan energi yang signifikan. Kapasitor 50 µF yang diisi hingga puncak 450 VAC (kira-kira puncak 636 V) menyimpan 10 joule energi — cukup untuk menyebabkan luka bakar parah atau serangan jantung jika dibuang ke seluruh tubuh manusia. Praktik keselamatan standar meliputi:

• Putuskan sambungan dan kunci daya ke motor sebelum menyentuh kapasitor.
• Tunggu setidaknya 60 detik setelah pemutusan daya sebelum mendekati terminal — rangkaian bantu motor dapat mempertahankan muatan setelah pasokan diputus.
• Pelepasan melalui resistor (10 kΩ, nilai 5 W atau lebih tinggi) yang ditahan oleh probe berinsulasi, tidak pernah melalui hubungan pendek langsung.
• Jangan mencoba memperbaiki atau membuka kapasitor yang rusak — isinya (film polipropilen dan epoksi) tidak menimbulkan bahaya kimia, namun casing mungkin berada di bawah tekanan internal jika kegagalan tersebut merupakan bencana besar.
• Buang kapasitor yang rusak sesuai dengan peraturan WEEE (Limbah Peralatan Listrik dan Elektronik) setempat — jangan menimbun di wilayah hukum yang memerlukan pemisahan limbah elektronik.

Pertanyaan Yang Sering Diajukan Tentang Kapasitor CBB60

Dapatkah saya menggunakan kapasitansi CBB60 yang lebih tinggi dari yang ditentukan untuk mendapatkan torsi awal yang lebih besar?

Tidak. Kapasitor yang bekerja terlalu besar menyebabkan arus berlebih pada belitan bantu selama pengoperasian normal, menyebabkan panas berlebih dan memperpendek umur motor. Jika diperlukan torsi awal yang lebih besar, solusinya adalah dengan menambahkan kapasitor start khusus (tipe elektrolitik) secara paralel dengan kapasitor run, yang dimatikan dengan relai atau sakelar sentrifugal. Jangan terlalu besarkan ukuran kapasitor sebagai solusinya.

Apakah kapasitor CBB60 terpolarisasi?

Tidak. CBB60 adalah kapasitor AC non-polarisasi. Terminalnya dapat dipertukarkan — tidak ada kabel positif atau negatif. Ini adalah perbedaan mendasar dari kapasitor elektrolitik, yang merupakan komponen DC terpolarisasi dan akan segera rusak jika dihubungkan ke AC.

Bisakah saya menggunakan CBB60 untuk menggantikan CBB65?

Tidak dapat diandalkan. CBB65 dirancang khusus untuk aplikasi AC dan kompresor pendingin dengan wadah kaleng aluminium bundar yang dirancang untuk suhu lingkungan lebih tinggi dan persyaratan pemasangan mekanis yang berbeda. Meskipun keduanya menggunakan film polipropilena berlapis logam, kemasan, kinerja termal, dan ketahanan getarannya berbeda. Menggunakan CBB60 sebagai pengganti CBB65 pada kompresor HVAC umumnya tidak direkomendasikan oleh produsen motor.

Berapa lama kapasitor CBB60 bertahan?

Kapasitor CBB60 berkualitas dalam aplikasi yang ditentukan dengan benar biasanya tahan lama 10.000 hingga 15.000 jam waktu pengoperasian , yang berarti 10–20 tahun penggunaan pompa di perumahan dengan beberapa jam per hari. Unit yang lebih murah dengan dielektrik film yang lebih tipis atau metalisasi berkualitas rendah mungkin rusak dalam 3–5 tahun. Pengukuran kapasitansi tahunan selama pemeliharaan rutin membantu mengidentifikasi kerusakan sebelum menyebabkan kegagalan saat tidak dihidupkan.

Apa arti tanda "µF" pada kapasitor CBB60?

µF adalah singkatan dari mikrofarad, satuan kapasitansi listrik. Satu mikrofarad sama dengan sepersejuta farad. Nilai kapasitansi yang tertera pada kapasitor (misalnya 20 µF) harus sesuai dengan spesifikasi motor. Angka tersebut secara langsung menentukan berapa banyak pergeseran fasa yang dihasilkan kapasitor pada belitan bantu dan tidak dapat dipertukarkan dengan nilai yang berbeda secara signifikan tanpa mempengaruhi kinerja motor.

Bisakah satu kapasitor CBB60 digunakan untuk menghidupkan dan menjalankan motor?

Ya - inilah cara kerja motor kapasitor terpisah permanen (PSC). Kapasitor lari CBB60 tunggal menyediakan pergeseran fasa awal dan koreksi fasa berjalan. Desain ini sederhana dan dapat diandalkan, menghasilkan torsi awal yang sedikit lebih rendah (dibandingkan dengan desain start/run dua kapasitor) untuk menghilangkan sakelar start atau relai. Motor PSC dengan kapasitor tunggal CBB60 merupakan standar dalam aplikasi pompa, kipas, dan mesin cuci secara global.
