Polaritas Kapasitor CBB60: Positif atau Negatif?

Kapasitor CBB60 Polaritas: Jawaban Langsung

Kapasitor CBB60 adalah tidak positif atau negatif . Ini adalah kapasitor AC non-polarisasi, yang berarti tidak memiliki terminal positif atau negatif. Anda dapat menghubungkan terminal mana pun ke kedua sisi sirkuit tanpa risiko kerusakan atau kegagalan fungsi. Ini adalah salah satu karakteristik paling mendasar yang membedakannya dari kapasitor elektrolitik, yang sangat terpolarisasi dan akan gagal — atau bahkan meledak — jika dihubungkan dengan tidak benar.

Banyak orang yang mencari informasi polaritas tentang kapasitor CBB60 berasal dari latar belakang bekerja dengan rangkaian DC, di mana kapasitor elektrolitik adalah hal yang umum. Dalam konteks tersebut, polaritas sangatlah penting. Namun CBB60 dirancang khusus untuk lingkungan arus bolak-balik (AC), di mana arah arus terus menerus berbalik — biasanya 50 atau 60 kali per detik tergantung pada frekuensi jaringan lokal Anda. Dalam lingkungan seperti itu, kapasitor terpolarisasi akan segera hancur. CBB60 menangani hal ini dengan mulus karena struktur internalnya simetris dan non-polarisasi.

Jadi jika Anda melihat dua terminal pada kapasitor CBB60 dan bertanya-tanya yang mana — berhentilah khawatir. Mereka dapat dipertukarkan. Cukup sambungkan ke sirkuit Anda dan kapasitor akan melakukan tugasnya.

Apa Itu Kapasitor CBB60 dan Kegunaannya

CBB60 adalah kapasitor film polipropilena metalized yang dirancang untuk aplikasi menghidupkan dan menjalankan motor AC. Nama "CBB" adalah sebutan standar Tiongkok di mana "CB" mengacu pada jenis kapasitor dan "B60" mengacu pada seri spesifik dalam klasifikasi tersebut. Kapasitor ini terkadang juga disebut "kapasitor motor run" atau "kapasitor film AC", dan digunakan secara luas di seluruh dunia pada motor induksi satu fasa.

Anda akan menemukan kapasitor CBB60 di berbagai peralatan sehari-hari, termasuk:

• Pompa air dan pompa submersible digunakan di rumah, pertanian, dan konstruksi
• Kompresor udara dan unit pendingin udara
• Mesin cuci (khususnya model tipe drum lama)
• Kipas angin listrik dan peralatan ventilasi
• Perkakas listrik yang menggunakan motor induksi AC satu fasa
• Pompa kolam renang dan peralatan spa
• Motor irigasi pertanian

Kisaran kapasitansi khas untuk kapasitor CBB60 dimulai dari 1 μF hingga 100 μF , dengan peringkat tegangan biasanya pada 250VAC atau 450VAC. Beberapa model dengan tugas lebih tinggi diberi peringkat 500VAC. Nilai yang paling sering ditemui dalam aplikasi pompa air adalah antara 8 µF dan 30 µF. Untuk motor mesin cuci, biasanya 6 µF hingga 16 µF. Badan kapasitor biasanya berbentuk silinder dengan dua atau empat kabel yang memanjang dari salah satu ujungnya, terbungkus dalam cangkang plastik yang memberikan insulasi dan perlindungan lingkungan.

Konstruksi internal menggunakan film tipis polipropilena sebagai bahan dielektrik, dengan metalisasi aluminium diendapkan langsung ke film. Desain ini memberi kapasitor sifat penyembuhan sendiri — jika sebagian kecil dielektrik tertusuk oleh lonjakan tegangan, metalisasi lokal akan menguap dan secara efektif memperbaiki kesalahan, sehingga memperpanjang masa pakai kapasitor secara signifikan dibandingkan dengan desain kertas atau foil yang lebih tua.

Mengapa Kapasitor CBB60 Tidak Memiliki Terminal Positif atau Negatif

Untuk memahami mengapa polaritas tidak relevan untuk kapasitor CBB60, ada baiknya memahami fisika dasar kapasitor dan bagaimana arus bolak-balik berperilaku berbeda dari arus searah.

Bagaimana Arus AC Mengubah Segalanya

Pada rangkaian DC, arus mengalir hanya dalam satu arah. Kapasitor terpolarisasi seperti elektrolitik memiliki lapisan oksida pada salah satu pelatnya yang hanya berfungsi sebagai dielektrik jika terminal yang benar dihubungkan ke tegangan positif. Jika Anda membalikkan polaritasnya, lapisan oksida akan rusak, gas menumpuk di dalam kapasitor, dan kegagalan besar terjadi — terkadang dengan hebat.

Arus AC membalikkan arah pada frekuensi jaringan. Dalam sistem 50 Hz, arus menyelesaikan 50 siklus penuh per detik, artinya arus berbalik arah 100 kali per detik. Dalam sistem 60 Hz, ia membalikkan 120 kali per detik. Kapasitor di lingkungan ini harus mampu mengisi dan mengosongkan kedua arah dengan efisiensi yang sama. Hal inilah yang disediakan oleh dielektrik film polipropilen pada CBB60 — ia mengisi dan melepaskan secara simetris terlepas dari terminal mana yang memiliki potensi lebih tinggi pada saat tertentu.

Peran Dielektrik Film

Polipropilena adalah polimer non-polar. Tidak seperti aluminium oksida (digunakan dalam kapasitor elektrolitik), polipropilena tidak bergantung pada arah medan listrik untuk mempertahankan sifat dielektriknya. Film ini bekerja dengan cara yang sama baik titik medan listrik dari kiri ke kanan atau dari kanan ke kiri. Sifat material inilah yang membuat CBB60 sepenuhnya simetris dan tidak terpolarisasi pada tingkat fisik dan kimia.

Kedua elektroda dalam CBB60 identik secara kimia — keduanya merupakan lapisan metalisasi aluminium pada film polipropilen. Tidak ada lapisan oksida, tidak ada asimetri, dan tidak ada arah yang disukai. Ini adalah perbedaan mendasar dari kapasitor elektrolitik, dan inilah alasan Anda tidak akan pernah menemukan tanda " " atau "−" pada badan kapasitor CBB60.

Membaca Tanda pada Kapasitor CBB60

Karena kapasitor CBB60 tidak memiliki tanda polaritas, memahami arti label yang dicetak tetap penting untuk penerapan yang benar. Berikut adalah rincian tanda-tanda umum yang akan Anda temui:

Perhatikan bahwa tidak satu pun dari tanda-tanda ini yang menunjukkan terminal positif atau negatif — karena memang tidak ada satupun. Kedua kabel pada kapasitor dapat dipertukarkan sepenuhnya untuk semua tujuan praktis. Apakah Anda menyambungkan kabel kiri atau kabel kanan ke belitan awal motor, tidak ada bedanya secara elektrik.

Yang terpenting adalah mencocokkannya nilai kapasitansi dan peringkat tegangan dengan spesifikasi asli motor atau peralatan Anda. Menggunakan kapasitor dengan kapasitansi yang salah — bahkan hanya 20% — dapat menyebabkan motor bekerja tidak efisien, terlalu panas, atau gagal dihidupkan. Selalu ganti CBB60 dengan kapasitansi yang sama atau sangat dekat dan rating voltase yang sama atau lebih tinggi.

Cara Menghubungkan Kapasitor CBB60 dengan Benar

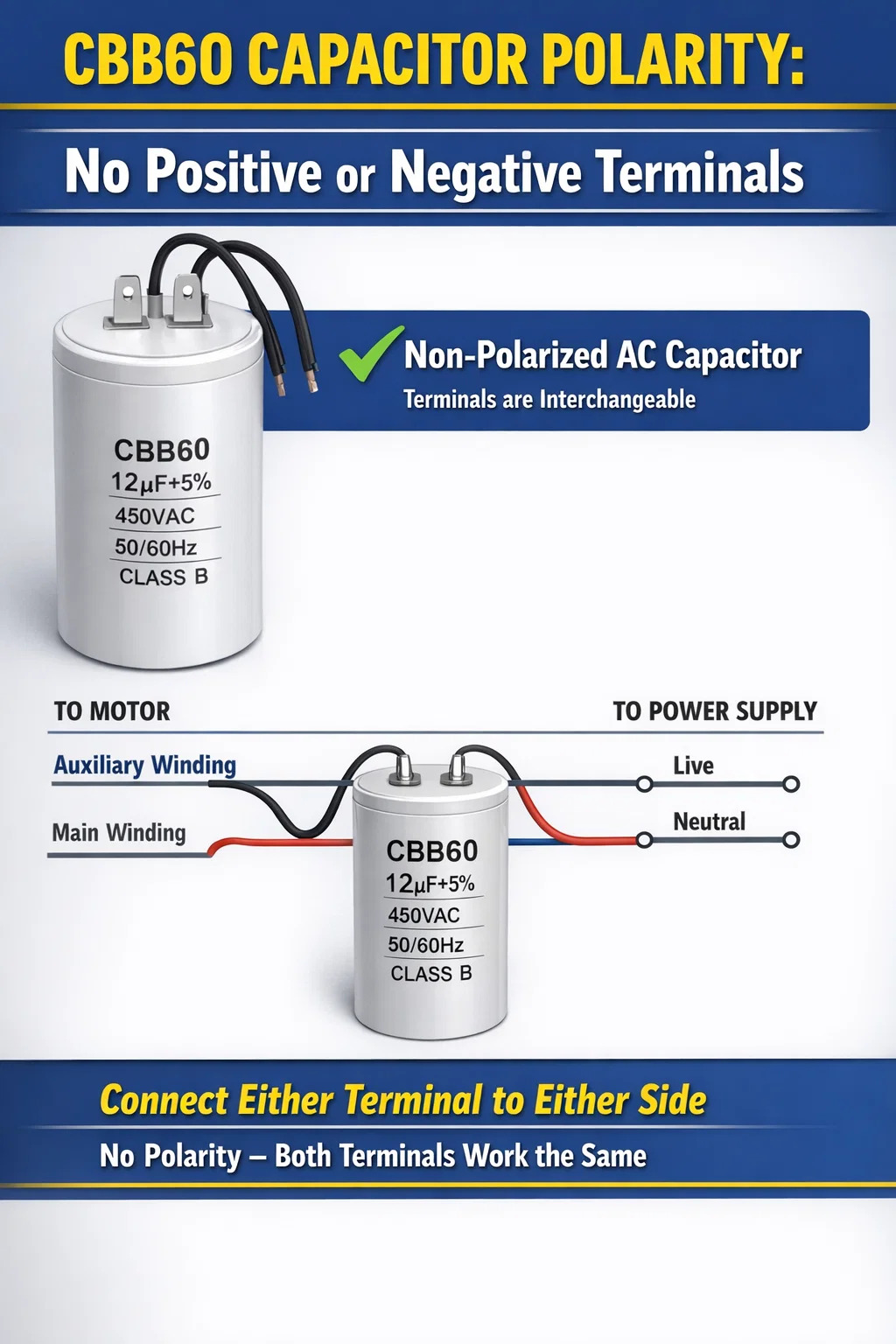

Karena polaritas tidak menjadi masalah, pengkabelan kapasitor CBB60 berfokus sepenuhnya pada menghubungkannya ke titik yang tepat di sirkuit motor. Berikut cara kerjanya pada aplikasi motor induksi satu fasa:

Koneksi Dasar pada Motor Satu Fasa

Motor induksi satu fasa standar mempunyai dua set belitan: belitan utama dan belitan bantu (start). Kapasitor CBB60 dihubungkan secara seri dengan belitan bantu. Hal ini menciptakan pergeseran fasa antara arus pada kedua belitan, menghasilkan medan magnet berputar yang memungkinkan motor untuk hidup dan berjalan.

Urutan pengkabelan yang khas adalah:

1. Hubungkan salah satu terminal CBB60 ke terminal belitan bantu pada motor
2. Hubungkan terminal lain dari CBB60 ke terminal live (saluran) catu daya
3. Gulungan utama menghubungkan langsung melintasi catu daya (hidup dan netral)
4. Kedua belitan berbagi sambungan netral

Karena kedua terminal CBB60 dapat dipertukarkan, tidak masalah terminal mana yang Anda sambungkan ke belitan dan terminal mana yang Anda sambungkan ke jalur suplai. Perilaku sirkuitnya identik.

Kapasitor CBB60 Empat Timbal

Beberapa kapasitor CBB60 hadir dengan empat kabel, bukan dua. Ini tidak berarti kapasitor tersebut terpolarisasi — ini hanya berarti kapasitor memiliki dua bagian internal yang dapat dihubungkan secara paralel (untuk kapasitansi penuh) atau secara seri (untuk kapasitansi yang dikurangi dan nilai tegangan efektif yang lebih tinggi). Konfigurasi ini terkadang digunakan untuk memberikan fleksibilitas dalam pencocokan motor tanpa menyimpan banyak nilai kapasitor. Dalam sebagian besar skenario penggantian, Anda akan menghubungkan keempat kabel sebagai dua pasang untuk mencapai operasi paralel dan kapasitansi terukur penuh.

Selalu periksa diagram pengkabelan yang tercetak pada motor atau dalam manual servis ketika menangani kapasitor empat kabel. Konfigurasi tersebut dapat mempengaruhi performa motor secara signifikan.

Tindakan Pencegahan Keselamatan Saat Pengkabelan

Meskipun polaritas tidak menjadi perhatian, keselamatan adalah hal yang mutlak. Ikuti tindakan pencegahan berikut setiap kali bekerja dengan kapasitor CBB60:

• Kosongkan kapasitor sebelum menangani — bahkan setelah listrik dimatikan, CBB60 dapat menyimpan muatan berbahaya untuk jangka waktu yang lama. Pendekkan terminal sebentar dengan resistor berinsulasi (sekitar 10 kΩ, 10 W) sebelum menyentuhnya
• Selalu putuskan aliran listrik pada pemutus sebelum membuka rumah motor atau kotak sambungan
• Gunakan peralatan berinsulasi dan kenakan alas kaki bersol karet
• Pastikan nilai tegangan kapasitor pengganti sesuai atau melebihi spesifikasi aslinya — jangan pernah memasang kapasitor dengan nilai di bawah nilai tersebut
• Periksa isolasi kawat pada kabel apakah ada keretakan atau kerusakan akibat panas sebelum membuat sambungan

Membandingkan Kapasitor CBB60 dengan Kapasitor Elektrolit Terpolarisasi

Sumber kebingungan yang umum adalah perbedaan antara kapasitor film CBB60 dan kapasitor elektrolitik. Memahami perbedaan ini jelas mencegah kesalahan yang merugikan saat memilih pengganti atau mendiagnosis kesalahan.

Salah satu implikasi praktis dari tabel ini: jangan pernah mencoba mengganti kapasitor elektrolitik dengan CBB60 di sirkuit motor . Sekalipun Anda menemukan kapasitor elektrolitik dengan nilai kapasitansi yang sama, ketidakmampuannya menangani polaritas terbalik pada frekuensi AC akan menyebabkan kapasitor gagal dalam hitungan detik pengoperasian. Kegagalan tersebut dapat bersifat eksplosif dan berbahaya.

Bagaimana Mengenalinya Jika Kapasitor CBB60 Rusak

Kapasitor CBB60 menurun seiring waktu, terutama di lingkungan bersuhu tinggi. Ketika CBB60 rusak, motor yang dilayaninya biasanya menunjukkan gejala yang jelas. Mengetahui gejala-gejala ini memungkinkan Anda mendiagnosis masalah dengan cepat daripada mengganti seluruh motor jika tidak perlu.

Gejala Umum Kapasitor CBB60 Gagal

• Motor berdengung tetapi tidak mau hidup — ini adalah tanda paling klasik. Gulungan utama memberi energi dan menciptakan dengungan, tetapi tanpa arus pergeseran fasa dari kapasitor, tidak ada medan putar dan motor tetap diam.
• Motor dapat hidup jika diputar secara manual tetapi tidak dapat hidup sendiri — kapasitor yang terdegradasi sebagian mungkin masih memberikan pergeseran fasa yang cukup setelah rotor bergerak, namun tidak cukup untuk mengatasi inersia awal
• Motor berjalan lebih lambat dari biasanya atau menarik arus lebih banyak dari nilai nominalnya
• Motor terlalu panas selama kondisi beban normal
• Kerusakan fisik yang terlihat pada badan kapasitor — menggembung, retak, bekas terbakar, atau kebocoran oli dari wadahnya
• Bau terbakar berasal dari rumah motor

Menguji Kapasitor CBB60 dengan Multimeter

Anda dapat melakukan pemeriksaan dasar menggunakan multimeter digital dengan fungsi pengukuran kapasitansi. Setelah melepaskan kapasitor dengan aman, sambungkan probe ke dua terminal — karena tidak ada polaritas, tidak masalah probe mana yang menyentuh terminal mana. Meteran harus menampilkan nilai kapasitansi yang mendekati nilai pengenal yang tercetak pada badannya.

CBB60 yang sehat biasanya akan mengukurnya ±10% dari kapasitansi terukurnya . Misalnya, kapasitor 20 µF harus memiliki nilai antara 18 µF dan 22 µF. Pembacaan yang jauh di bawah nilai pengenal — seperti 8 µF pada kapasitor 20 µF — menunjukkan bahwa dielektrik telah rusak dan kapasitor harus diganti. Pembacaan nol atau rangkaian terbuka berarti kapasitor telah rusak total.

Beberapa multimeter yang lebih sederhana hanya memiliki pengukuran resistansi. Dalam hal ini, pengujian kasarnya adalah dengan mengatur meteran ke kisaran resistansi tinggi (seperti 2 MΩ) dan menyentuhkan probe ke terminal kapasitor sebentar. Kapasitor yang berfungsi akan menunjukkan pembacaan rendah sesaat saat diisi daya dari baterai internal meteran, kemudian pembacaan akan naik hingga tak terhingga saat kapasitor menahan muatan. Jika meteran menunjukkan angka nol (korsleting) atau tetap maksimum dari awal (rangkaian terbuka), kapasitor rusak.

Ketika Inspeksi Visual Sudah Cukup

Dalam banyak kasus, Anda tidak memerlukan meteran sama sekali. Jika badan kapasitor CBB60 menunjukkan hal-hal berikut, segera ganti tanpa pengujian lebih lanjut:

• Cangkang silindris membengkak atau menggembung di bagian mana saja
• Terdapat retak atau pecah pada casing plastik
• Ada bekas gosong, area meleleh, atau casing menjadi gelap
• Terdapat residu berminyak yang terlihat pada atau di sekitar bodi (menunjukkan kebocoran oli dielektrik)
• Satu atau lebih kabel kabel telah terpisah dari badannya atau menunjukkan korosi pada titik masuknya

Memilih Kapasitor CBB60 Pengganti yang Tepat

Saat membeli kapasitor CBB60 pengganti, tiga parameter penting di atas segalanya: nilai kapasitansi, peringkat tegangan, dan konfigurasi terminal. Kesalahan dalam hal ini dapat menyebabkan kinerja motor buruk, terlalu panas, atau cepat rusak lagi.

Mencocokkan Kapasitansi Secara Tepat

Nilai kapasitansi menentukan berapa banyak pergeseran fasa yang terjadi pada kapasitor antara belitan utama dan tambahan. Pabrikan motor telah menghitung nilai ini untuk torsi awal yang optimal dan efisiensi pengoperasian. Menyimpang secara signifikan dari nilai ini — lebih dari 10% — akan menyebabkan masalah yang dapat diukur:

• Kapasitansi terlalu rendah: torsi awal berkurang, motor mungkin gagal hidup di bawah beban, arus berjalan lebih tinggi, panas berlebih
• Kapasitansi terlalu tinggi: arus berlebih melalui belitan bantu, belitan dan kapasitor terlalu panas, umur motor berkurang

Selalu cari pengganti dengan nilai kapasitansi yang sama persis dengan aslinya. Jika nilai aslinya tidak jelas karena labelnya rusak, periksa pelat nama motor atau dokumentasi teknis untuk mengetahui nilai kapasitor yang ditentukan.

Peringkat Tegangan: Cocok atau Melebihi

Peringkat tegangan pengganti harus sama atau lebih tinggi dari aslinya. Jika kapasitor asli diberi nilai 250VAC, Anda dapat menggunakan pengganti 250VAC atau 450VAC — tetapi bukan kapasitor 150VAC. Memasang kapasitor dengan nilai di bawah nilai dapat menimbulkan bahaya kebakaran dan akan mengakibatkan kegagalan yang cepat. Menggunakan kapasitor dengan nilai lebih tinggi sangat aman dan terkadang bermanfaat dalam aplikasi berat yang sering terjadi lonjakan tegangan.

Ukuran Fisik dan Pemasangan

Kapasitor CBB60 hadir dalam ukuran silinder standar, dengan diameter dan panjang tergantung pada kapasitansi dan peringkat tegangan. Nilai kapasitansi atau tegangan yang lebih tinggi umumnya berarti bodi yang lebih besar. Saat mengganti di rumah motor yang rapat, pastikan bahwa dimensi fisik pengganti sesuai dengan ruang yang tersedia. Panjang dan diameter kabel juga harus sesuai dengan sambungan kabel yang ada.

Kualitas dan Sertifikasi Penting

Pasar kapasitor CBB60 mencakup produk dengan kualitas yang sangat bervariasi. Kapasitor di bawah standar mungkin memiliki nilai kapasitansi aktual yang jauh dari nilai yang dinyatakan, tegangan rusaknya lebih rendah dari yang ditandai, dan masa pakai yang jauh lebih pendek. Saat membeli pengganti, carilah kapasitor yang memiliki sertifikasi keselamatan yang diakui seperti CQC (Sertifikasi Kualitas China), TÜV, VDE, atau UL. Sertifikasi ini menunjukkan bahwa kapasitor telah diuji secara independen dan memenuhi standar keselamatan dan kinerja yang ditetapkan.

Tips Praktis Bekerja Dengan Kapasitor CBB60

Di luar pertanyaan dasar tentang polaritas dan penggantian, ada beberapa poin praktis yang perlu diketahui jika Anda sering bekerja dengan motor, pompa, atau peralatan yang menggunakan kapasitor CBB60.

Siapkan Cadangan untuk Peralatan Penting

Untuk peralatan seperti pompa irigasi, pompa air, atau unit pendingin udara di mana waktu henti menyebabkan masalah yang signifikan, menjaga kapasitor CBB60 cadangan dengan rating yang tepat merupakan investasi praktis. Kapasitor ini tidak mahal — biasanya antara $2 dan $15 tergantung pada kapasitansi dan ratingnya — dan kapasitor yang rusak adalah salah satu alasan paling umum mengapa motor satu fase berhenti bekerja. Memiliki suku cadang yang tepat di rak berarti perbaikan 10 menit, bukan menunggu beberapa hari untuk pengiriman suku cadang.

Suhu Mempengaruhi Kehidupan Kapasitor

Panas adalah musuh utama kapasitor CBB60. Sebagian besar diberi peringkat untuk pengoperasian hingga 70°C, dan beberapa model dengan spesifikasi tinggi diberi peringkat hingga 85°C. Mengoperasikan kapasitor secara terus-menerus mendekati suhu maksimumnya akan memperpendek masa pakainya secara signifikan. Untuk motor yang dipasang di ruangan yang berventilasi buruk atau di iklim panas, pertimbangkan untuk menggunakan kapasitor dengan suhu lebih tinggi dari suhu minimum yang disyaratkan. Memastikan ventilasi yang memadai di sekitar rumah motor juga membantu memperpanjang umur kapasitor secara signifikan.

Perlindungan Kelembaban dan Lingkungan

Dalam aplikasi luar ruangan atau lingkungan lembab — umum untuk pompa irigasi dan peralatan kolam renang — kabel kapasitor CBB60 dapat terkorosi seiring waktu jika terkena kelembapan. Sambungan antara kabel dan terminal motor sangat rentan. Saat mengganti kapasitor di lingkungan seperti itu, gunakan konektor tahan air atau bungkus sambungan dengan pita perekat untuk mencegah masuknya uap air. Periksa sambungan setidaknya sekali per musim dalam kondisi kelembaban tinggi.

Jangan Jalankan Motor Tanpa Kapasitornya

Beberapa teknisi, ketika mendiagnosis motor yang tidak mau hidup, melepaskan sementara kapasitor untuk memeriksa apakah belitan motor berfungsi. Meskipun motor dapat berputar jika dihidupkan secara manual, menjalankannya dengan cara ini — meskipun sebentar — dapat merusak belitan belitan bantu. Selalu pasang kapasitor yang benar di sirkuit sebelum memberikan daya berkelanjutan ke motor. Uji diagnostik singkat yang hanya memakan waktu beberapa detik umumnya dapat ditoleransi, namun jangan menjalankan motor tanpa beban dan tanpa kapasitor dalam jangka waktu lama.
