Bisakah saya mengganti CBB60 dengan CBB65?

Bisakah saya mengganti CBB60 dengan CBB65? Jawaban Langsung

Jawaban singkatnya adalah: dalam kebanyakan kasus, tidak — SEBUSEBUAHHnda tidak boleh langsung mengganti a kapasitor CBB60 dengan CBB65 tanpa memverifikasi spesifikasi aplikasi Anda secara cermat. Meskipun keduanya merupakan kapasitor yang dijalankan motor AC yang memiliki fungsi dasar yang sama untuk meningkatkan efisiensi motor dan faktor daya, keduanya berbeda secara signifikan dalam konstruksi fisik, desain rumah, peringkat tegangan, dan lingkungan pemasangan yang diinginkan. Menukar satu sama lain tanpa memahami perbedaan ini dapat menyebabkan kegagalan fungsi peralatan, kegagalan kapasitor dini, atau bahkan bahaya keselamatan.

Meskipun demikian, terdapat skenario tertentu di mana CBB65 dapat digunakan sebagai pengganti fungsional CBB60, asalkan nilai kapasitansi, peringkat tegangan, dan konfigurasi terminal kompatibel. Artikel ini membahas semua yang perlu Anda ketahui sebelum melakukan pertukaran itu.

Apa Itu Kapasitor CBB60?

A kapasitor CBB60 adalah kapasitor motor AC tipe film berbentuk silinder yang ditempatkan dalam wadah plastik. Ini diproduksi sesuai dengan standar nasional Tiongkok GB/T 3667, dan banyak digunakan pada motor induksi satu fasa untuk aplikasi seperti pompa air, mesin cuci, perkakas listrik, dan kompresor kecil. Awalan "CBB" menunjukkan bahwa itu adalah kapasitor film polipropilen berlapis logam, sedangkan "60" mengacu pada seri produk khusus yang dirancang untuk pengoperasian motor.

Karakteristik utama CBB60 meliputi:

• Bentuk silinder dengan kulit luar plastik (biasanya polipropilen).
• Kisaran kapasitansi umum: 1 μF hingga 100 μF
• Tegangan terukur: biasanya 250VAC atau 450VAC
• Kisaran suhu pengoperasian: -40°C hingga 70°C (standar)
• Sambungan terminal kawat atau sekop
• Tidak dirancang khusus untuk lingkungan luar ruangan atau lingkungan yang terendam minyak

CBB60 adalah salah satu kapasitor motor yang paling umum digunakan secara global, terutama pada motor pompa dan peralatan rumah tangga kecil. Wadah plastiknya membuatnya ringan dan hemat biaya, namun juga membatasi ketahanannya terhadap kelembapan, minyak, dan suhu lingkungan yang tinggi dibandingkan dengan wadah logam.

Apa itu a Kapasitor CBB65 ?

A kapasitor CBB65 juga merupakan kapasitor motor AC film polipropilen berlapis logam, tetapi dilengkapi dengan wadah tabung aluminium (logam) bundar, bukan cangkang plastik. Desain ini membuatnya jauh lebih kuat dan cocok untuk lingkungan yang keras. CBB65 adalah jenis kapasitor standar yang digunakan kompresor AC, sistem HVAC, dan peralatan pendingin — aplikasi di mana tingkat suhu, kelembapan, dan getaran sekitar jauh lebih tinggi dibandingkan aplikasi motor rumah tangga pada umumnya.

Karakteristik utama CBB65 meliputi:

• Rumah tabung logam aluminium bulat (film berisi minyak atau kering)
• Kisaran kapasitansi umum: 5 μF hingga 60 μF konfigurasi (tunggal) atau dua bagian
• Tegangan terukur: biasanya 370VAC atau 440VAC
• Suhu pengoperasian: hingga 85°C atau 105°C dalam versi dengan rating suhu tinggi
• Terminal sekop (sambungan cepat) di bagian atas
• Dirancang untuk tugas berkelanjutan di lingkungan tertutup atau bersuhu tinggi

Housing aluminium pada CBB65 juga memberikan penyembuhan mandiri dan pembuangan panas yang lebih baik dibandingkan dengan CBB60 yang dilapisi plastik. Hal ini menjadikannya pilihan utama di mana pun kapasitor dipasang di dalam unit tertutup — seperti rumah kompresor — yang suhu pengoperasiannya selalu melebihi batas yang dapat ditoleransi dengan aman oleh badan plastik CBB60.

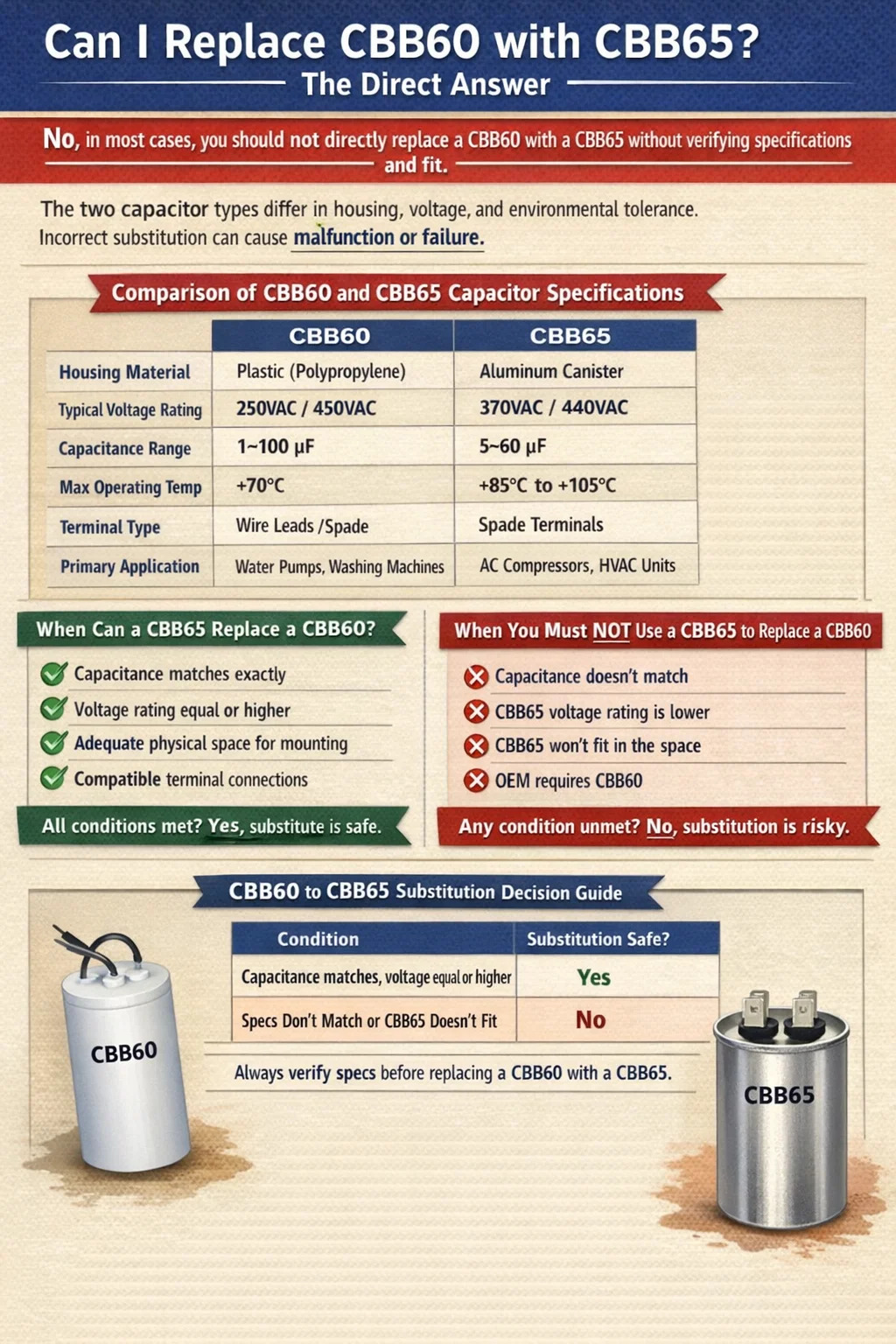

CBB60 vs CBB65: Perbandingan Spesifikasi Berdampingan

Memahami perbedaan teknis antara kedua jenis kapasitor ini sangat penting sebelum mencoba substitusi apa pun. Tabel di bawah menguraikan perbedaan spesifikasi utama:

Alasan Utama Mengapa CBB60 dan CBB65 Tidak Dapat Dipertukarkan Secara Bebas

Perumahan dan Dimensi Fisik yang Berbeda

Perbedaan yang paling mencolok adalah bentuk fisiknya. CBB60 memiliki bodi silinder tinggi dan ramping yang terbuat dari plastik, sedangkan CBB65 memiliki bentuk tabung aluminium lebar dan jongkok. Kedua bentuk ini tidak memiliki braket pemasangan atau tapak penutup yang sama. Jika Anda mengganti komponen pada rumah motor pompa yang dirancang berdasarkan profil CBB60, tabung CBB65 secara fisik tidak akan muat di ruang yang sama tanpa modifikasi. Memaksa faktor bentuk yang tidak kompatibel masuk ke dalam kompartemen motor yang sempit akan menimbulkan tekanan mekanis dan potensi kerusakan pada komponen di sekitarnya.

Perbedaan Nilai Tegangan Dapat Menyebabkan Kegagalan

Kapasitor CBB60 biasanya tersedia 250VAC dan 450VAC versi, sedangkan unit CBB65 biasanya diberi peringkat 370VAC atau 440VAC . Jika Anda menggunakan CBB60 250VAC di sirkuit motor 220V dan mencoba mengganti CBB65 370VAC, ketidakcocokan nilai voltase akan terjadi ke arah lain — menggunakan CBB60 dengan nilai lebih rendah di sirkuit yang memerlukan bagian dengan nilai 370VAC — akan mengakibatkan kerusakan dielektrik dini, menggembung, dan akhirnya kegagalan kapasitor, terkadang dengan konsekuensi yang hebat. Selalu cocokkan atau melebihi nilai tegangan asli saat mengganti kapasitor.

Toleransi Suhu Adalah Masalah Dunia Nyata

Kapasitor CBB60 standar dinilai beroperasi secara maksimal 70°C . Ini baik-baik saja untuk motor pompa di lingkungan yang berventilasi baik. Namun, jika Anda mencoba menggunakan CBB60 di dalam kompresor AC — yang merupakan lingkungan asli CBB65 — suhu lingkungan di dekat kompresor biasanya dapat mencapai atau melebihi 80–90°C. Dalam kondisi tersebut, wadah plastik CBB60 akan melunak, lapisan internal mungkin terdegradasi lebih cepat, dan masa pakai komponen akan menurun drastis. Perumahan aluminium CBB65 dan bahan dielektrik berperingkat lebih tinggi dirancang khusus untuk menangani paparan panas terus menerus ini.

Kompatibilitas Terminal dan Pengkabelan

Kapasitor CBB60 sering kali menggunakan kabel kawat — kabel telanjang atau berinsulasi yang keluar dari alas atau atas — sedangkan kapasitor CBB65 secara universal menggunakan terminal sekop (bendera) di bagian atas tabung. Jika rangkaian kabel yang ada di motor Anda memiliki konektor kabel yang dirancang untuk CBB60, menyambung ke terminal sekop CBB65 memerlukan konektor atau pengkabelan tambahan. Dalam konteks perbaikan profesional, hal ini dapat dikelola, namun dalam skenario penggantian lapangan yang cepat, terminal yang tidak cocok menyebabkan sambungan longgar yang dapat menyebabkan busur listrik, panas berlebih, atau menyebabkan kegagalan yang terputus-putus.

Kapan CBB65 Dapat Menggantikan CBB60?

Terlepas dari perbedaan yang diuraikan di atas, terdapat kondisi yang sah di mana CBB65 dapat berfungsi dengan aman sebagai pengganti CBB60. Semua kondisi ini harus dipenuhi secara bersamaan:

• Nilai kapasitansi yang cocok: Peringkat µF CBB65 harus sama dengan CBB60 yang diganti. Motor yang ditentukan untuk kapasitor lari 20 µF tidak dapat berjalan dengan aman pada unit 25 µF atau 15 µF tanpa merekayasa ulang rangkaian motor.
• Nilai tegangan yang sama atau lebih tinggi: Jika CBB60 asli memiliki rating 450VAC, Anda harus menggunakan CBB65 yang juga memiliki rating 450VAC atau lebih tinggi. Anda tidak dapat menggunakan CBB65 370VAC untuk menggantikan CBB60 450VAC.
• Ruang fisik dan akomodasi pemasangan: Harus ada ruang yang cukup di dalam penutup motor untuk profil tabung CBB65 yang lebih lebar dan pendek, dan braket atau perangkat keras yang sesuai harus tersedia untuk mengamankannya dengan benar.
• Kompatibilitas terminal atau kabel yang dapat disesuaikan: Konektor atau adaptor sekop harus tersedia untuk menghubungkan CBB65 ke kabel yang ada pada rangkaian motor.
• Peringkat frekuensi yang dapat diterima: Kedua tipe ini dirancang untuk sistem 50/60 Hz. Pastikan frekuensi motor sesuai dengan spesifikasi kapasitor.

Jika kelima kondisi di atas terpenuhi, CBB65 kompatibel secara elektrik dengan aplikasi CBB60. Faktanya, karena CBB65 memiliki housing yang lebih kokoh dan toleransi termal yang lebih tinggi, CBB65 dapat dianggap sebagai peningkatan dalam hal daya tahan — terutama jika motor beroperasi di lingkungan yang hangat atau lembab. Beberapa teknisi perbaikan secara rutin menggunakan unit CBB65 untuk menggantikan kapasitor CBB60 pada instalasi pompa luar ruangan justru karena penyegelan lingkungan yang lebih baik pada bodi aluminium.

Kapan Anda Tidak Harus Menggunakan CBB65 untuk Mengganti CBB60

Terdapat situasi yang sama jelasnya di mana penggantian tidak boleh dilakukan, apa pun solusi yang tersedia:

• Nilai kapasitansi yang diperlukan tidak tersedia di CBB65: Unit CBB65 biasanya berkisar antara 5 µF hingga 60 µF. Jika aplikasi CBB60 Anda memerlukan kapasitor 1 µF, 2 µF, atau 80 µF, tidak ada CBB65 yang cocok di pasaran untuk nilai tersebut.
• Keterbatasan ruang membuat kebugaran fisik menjadi tidak mungkin: Pada rumah motor kompak — seperti yang ada di dalam drum mesin cuci atau badan pompa submersible — tidak ada ruang untuk diameter CBB65 yang lebih lebar.
• Pabrikan peralatan asli menentukan CBB60 untuk tujuan garansi atau sertifikasi: Mengganti komponen bersertifikat dengan tipe yang tidak ditentukan dapat membatalkan garansi, gagal dalam inspeksi keselamatan, atau melanggar persyaratan kepatuhan produk di industri yang diatur.
• Peringkat tegangan unit CBB65 yang tersedia lebih rendah dari yang dibutuhkan: Jangan pernah menurunkan peringkat tegangan kapasitor yang sedang berjalan. Melakukan hal itu menjamin kegagalan dini dan kemungkinan bahaya.

Panduan Praktis: Cara Memeriksa Kompatibilitas Sebelum Mengganti

Sebelum mengganti kapasitor CBB60 dengan CBB65, lakukan langkah verifikasi berikut:

1. Baca label pada kapasitor CBB60 asli. Catat kapasitansi (dalam µF), peringkat tegangan (VAC), frekuensi (Hz), dan tanda kelas suhu apa pun.
2. Identifikasi unit CBB65 yang ingin Anda gunakan. Pastikan kapasitansinya sama persis dan memenuhi atau melampaui nilai voltase.
3. Ukur ruang fisik yang tersedia pada rumah motor menggunakan jangka sorong. Bandingkan diameter dan tinggi CBB65 dengan rongga yang tersedia.
4. Periksa jenis terminal dan kabelnya. Tentukan apakah Anda memerlukan adaptor sekop-ke-kabel, dan apakah adaptor tersebut sesuai dengan arus dan tegangan rangkaian.
5. Periksa lingkungan pengoperasian motor. Jika motor beroperasi pada suhu ambien di atas 70°C, peringkat termal CBB65 yang lebih tinggi sebenarnya merupakan suatu keuntungan. Jika beroperasi di bawah 70°C di ruang dalam ruangan yang bersih dan kering, pengganti CBB60 lebih disukai.
6. Uji sirkuit setelah penggantian. Setelah pemasangan, gunakan meteran penjepit untuk memverifikasi bahwa motor menarik arus pengoperasian yang diharapkan. Hasil imbang yang tidak biasa dapat mengindikasikan ketidaksesuaian kapasitansi yang mempengaruhi kinerja motor.

Memahami Kegagalan Kapasitor CBB60 dan Mengapa Penggantian yang Tepat Itu Penting

Kapasitor CBB60 rusak karena beberapa alasan yang terdokumentasi dengan baik, dan memahami mode kegagalan ini membantu memperjelas mengapa memilih pengganti yang tepat sangat penting:

Penuaan Termal

Setiap peningkatan suhu pengoperasian sebesar 10°C kira-kira mengurangi separuh masa pakai kapasitor film — hubungan yang dikenal sebagai persamaan Arrhenius yang diterapkan pada penuaan kapasitor. CBB60 dengan suhu 70°C yang beroperasi terus menerus pada suhu 80°C karena ditempatkan di kompartemen motor yang hangat akan menua sekitar dua kali lipat dari tingkat yang diharapkan . Inilah sebabnya mengapa penggunaan CBB65 (berperingkat 85°C atau 105°C) di lingkungan bersuhu tinggi memberikan masa pakai yang jauh lebih lama, bahkan jika kedua unit memiliki nilai kapasitansi dan voltase yang sama.

Stres Tegangan Lebih

Lonjakan tegangan — dari peralihan transien, fluktuasi utilitas, atau EMF balik motor — memberi tekanan pada film dielektrik di dalam kapasitor CBB60 dan CBB65. Kapasitor yang beroperasi pada 90–95% tegangan pengenalnya memiliki umur yang jauh lebih pendek dibandingkan kapasitor yang beroperasi pada tegangan pengenal 70–80%. Saat memilih pengganti, pilih unit dengan a peringkat tegangan 20–30% di atas tegangan rangkaian sebenarnya adalah praktik teknik yang baik. Misalnya, pada sirkuit 220V, CBB60 450VAC atau CBB65 440VAC, keduanya memberikan margin keamanan yang sehat.

Masuknya Kelembapan

Wadah plastik CBB60 lebih permeabel terhadap kelembapan seiring waktu dibandingkan tabung aluminium tertutup CBB65. Dalam instalasi pompa luar ruangan, peralatan kolam renang, atau aplikasi apa pun di mana motor terkena kelembapan atau percikan air, rumah logam CBB65 memberikan perlindungan yang jauh lebih baik terhadap kegagalan yang disebabkan oleh kelembapan. Ini adalah salah satu alasan sah mengapa beberapa ahli perbaikan pompa memilih untuk meningkatkan dari CBB60 ke CBB65 saat membangun kembali motor untuk penggunaan di luar ruangan, meskipun spesifikasi aslinya menggunakan CBB60.

Penerapan Umum Saat Pertanyaan Ini Muncul

Pertanyaan substitusi CBB60 ke CBB65 paling sering muncul dalam skenario perbaikan dan pemeliharaan berikut:

Perbaikan Pompa Air

Kapasitor CBB60 adalah standar pada motor pompa air satu fasa. Kapasitor pompa biasanya berkisar dari 8 µF hingga 30 µF pada 450VAC . Ketika CBB60 asli gagal, teknisi terkadang memiliki stok unit CBB65 dan bertanya-tanya apakah mereka dapat menggunakannya. Untuk pompa luar ruangan, CBB65 dengan spesifikasi yang sesuai merupakan pengganti yang dapat diterima dan seringkali lebih disukai karena penyegelan lingkungan yang lebih baik. Untuk pompa submersible dengan penutup yang sangat rapat, kesesuaian fisik dapat mencegah pertukaran.

Kapasitor Motor Mesin Cuci

Mesin cuci biasanya menggunakan kapasitor CBB60 pada motor penggerak drumnya, sering kali di Kisaran 6 µF hingga 12 µF pada 450VAC . Rumah motor pada mesin cuci berukuran kompak dan tidak dirancang untuk faktor bentuk CBB65. Kesesuaian fisik biasanya menjadi kendala utama di sini, menjadikan pengganti CBB60 sebagai pilihan yang lebih praktis.

Pendingin Udara dan Sistem HVAC

Ini benar-benar wilayah asal CBB65. Kompresor AC dan motor kipas hampir secara eksklusif menggunakan kapasitor CBB65. Jika seseorang bertanya apakah mereka dapat menggunakan CBB60 untuk menggantikan CBB65 yang rusak pada unit AC — kebalikan dari pertanyaan utama — jawabannya adalah tidak dalam sebagian besar kondisi, karena CBB60 tidak akan bertahan dalam kondisi termal dan lingkungan di dalam unit kompresor selama masa pakai yang berarti.

Perkakas Listrik dan Mesin Kecil

Beberapa perkakas listrik yang lebih besar dengan motor induksi satu fasa — seperti gergaji meja, penggiling bangku, dan pengumpul debu — menggunakan kapasitor CBB60. Motor ini biasanya dioperasikan di lingkungan bengkel pada suhu sedang. Spesifikasi CBB60 asli secara umum sesuai di sini, dan penggantian dengan CBB65 dapat dilakukan jika dimensinya memungkinkan tetapi tidak memberikan keuntungan yang berarti dibandingkan pengganti CBB60 dengan rating yang tepat.

Apa Yang Terjadi Jika Anda Menggunakan Kapasitor yang Salah?

Menggunakan kapasitor yang tidak kompatibel — baik kapasitansi yang salah, peringkat tegangan yang salah, atau jenis yang salah — dalam rangkaian motor tidak selalu mengakibatkan kegagalan langsung. Kadang-kadang motor hidup dan tampak berjalan normal, namun timbul masalah beberapa minggu atau bulan kemudian. Memahami apa yang salah membantu menggarisbawahi mengapa spesifikasi yang tepat itu penting:

• Kapasitansi salah (terlalu tinggi): Motor mungkin menjadi terlalu panas karena arus start atau arus yang berlebihan. Insulasi belitan terdegradasi lebih cepat, sehingga memperpendek umur motor. Arus berjalan yang diukur biasanya akan lebih tinggi dari spesifikasi papan nama.
• Kapasitansi salah (terlalu rendah): Motor mungkin gagal mengembangkan torsi penuh, bekerja dengan efisiensi yang berkurang, kesulitan memulai di bawah beban, atau menghasilkan getaran dan kebisingan yang berlebihan.
• Kapasitor dengan nilai tegangan rendah: Film dielektrik secara bertahap terurai di bawah tekanan berlebih yang berkelanjutan. Kapasitor dapat membengkak, bocor, atau pecah — dalam beberapa kasus menyebabkan kebakaran kecil atau mengeluarkan asap tajam dari wadah plastiknya.
• Peringkat suhu salah: Kapasitor menua lebih cepat dan kehilangan kapasitansi seiring waktu. Ketika kapasitansi efektifnya turun dari nilai pengenalnya, kinerja motor menurun secara bertahap hingga kapasitor gagal total.

Kapasitor yang rusak atau salah spesifikasi juga dapat merusak belitan motor itu sendiri , mengubah penggantian kapasitor sederhana seharga $5–$20 menjadi pemutaran ulang motor seharga $100–$500 atau penggantian motor penuh. Inilah sebabnya mengapa menghabiskan beberapa menit ekstra untuk memverifikasi kompatibilitas spesifikasi sebelum instalasi selalu sepadan dengan waktu yang dihabiskan.

Ringkasan: Panduan Keputusan Pergantian CBB60 vs CBB65

Gunakan panduan keputusan berikut untuk menentukan apakah mengganti CBB60 dengan CBB65 sesuai dengan situasi Anda:

Intinya: perlakukan substitusi kapasitor apa pun sebagai latihan pencocokan spesifikasi, bukan jalan pintas. CBB60 dan CBB65 adalah alat berbeda yang dibuat untuk tujuan yang tumpang tindih namun berbeda. Jika spesifikasinya selaras dan instalasi fisiknya kompatibel, CBB65 bisa menjadi pengganti CBB60 yang benar-benar valid — dan terkadang lebih unggul. Ketika spesifikasi berbeda atau kendala fisik membuat pertukaran menjadi tidak praktis, memaksa penggantian akan menimbulkan masalah yang jauh lebih mahal untuk diperbaiki daripada mencari suku cadang asli yang benar.
