Apa arti CBB60 pada kapasitor?

SEBUAHrti Langsung CBB60 pada Kapasitor

Pada komponen kelistrikan, istilahnya CBB60 adalah kode standar industri Tiongkok (GB) yang mengidentifikasi bahan dielektrik spesifik dan kategori fungsional kapasitor. Dalam bahasa Inggris sederhana, CBB60 mewakili a kapasitor motor film polipropilen metalisasi berbentuk silinder. Komponen ini dirancang khusus untuk tetap berada di sirkuit AC secara terus menerus saat motor berjalan, memberikan pergeseran fasa yang diperlukan untuk menjaga torsi dan efisiensi motor.

Kode itu sendiri merupakan singkatan alfanumerik di mana setiap huruf memiliki bobot teknis tertentu mengenai konstruksi internal dan penerapan perangkat. Tidak seperti kapasitor start yang keluar dari rangkaian setelah motor mencapai kecepatan, kapasitor tersebut kapasitor CBB60 dibuat untuk daya tahan dan tugas kelistrikan yang berkelanjutan.

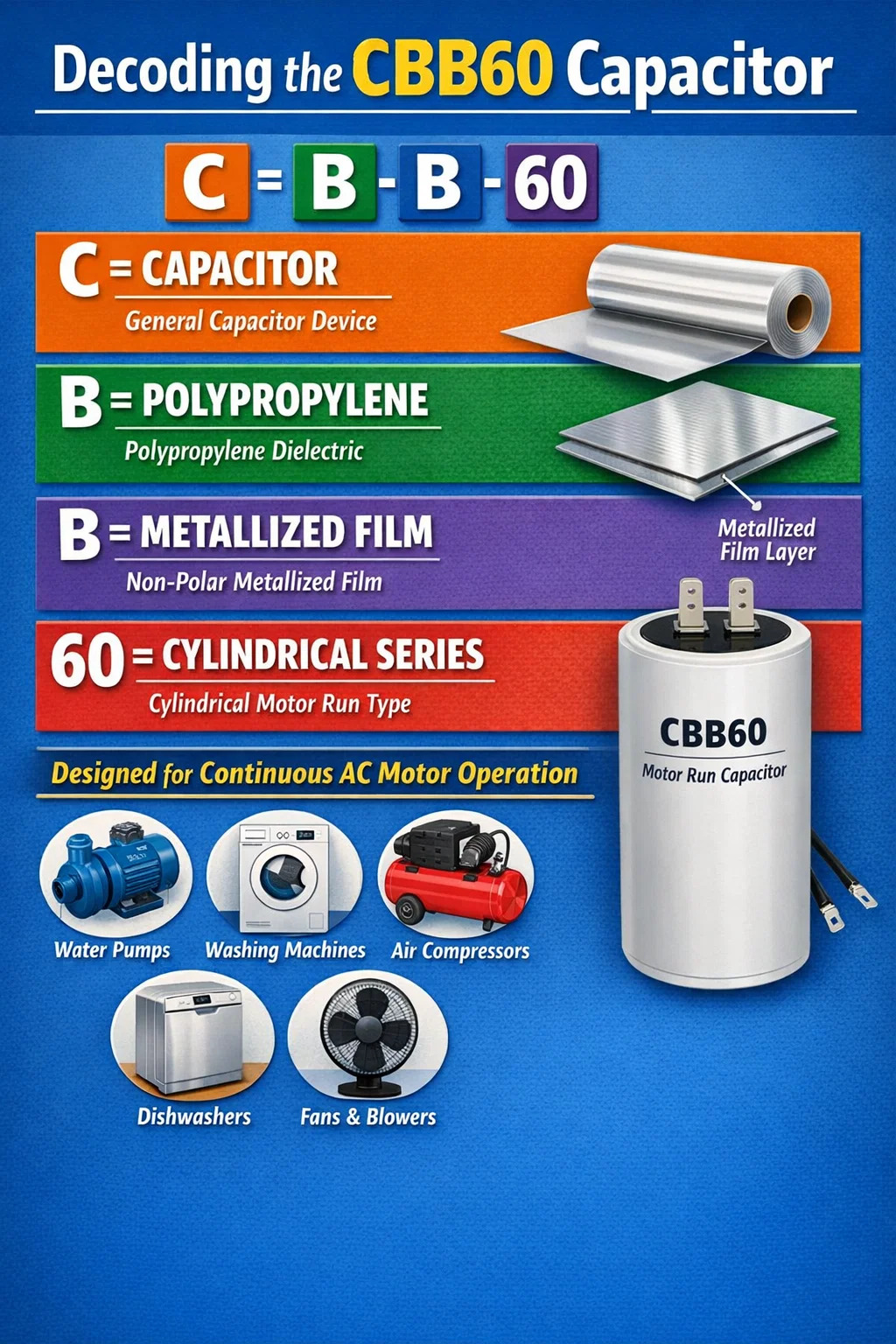

Menguraikan Urutan Alfanumerik CBB60

Untuk memahami apa yang membuat CBB60 unik dibandingkan dengan kapasitor lain seperti CBB61 atau CBB65, kita harus menguraikan karakter individual yang digunakan dalam konvensi penamaan. Standar ini diadopsi secara luas oleh produsen secara global untuk memastikan kompatibilitas dan keamanan di berbagai peralatan yang digerakkan oleh motor AC.

Kerusakan "C".

Huruf pertama melambangkan Kapasitor . Ini adalah pengidentifikasi universal untuk komponen yang menyimpan muatan listrik dalam medan elektrostatis. Dalam konteks motor AC, muatan ini digunakan untuk menciptakan medan magnet yang "tidak sejalan" dengan saluran listrik utama, yang diperlukan agar motor satu fasa dapat berputar.

Perincian "B" Pertama

Huruf kedua menunjukkan Bahan Dielektrik . Dalam hal ini, "B" berarti Polipropilena . Bahan ini dipilih untuk kapasitor CBB60 karena memiliki faktor disipasi yang sangat rendah dan ketahanan insulasi yang tinggi. Hal ini memungkinkan kapasitor untuk menangani frekuensi tinggi dan mempertahankan kapasitansi yang stabil bahkan ketika suhu internal meningkat selama pengoperasian motor dalam waktu lama.

Perincian "B" Kedua

Huruf ketiga menggambarkan Film Logam Non-polar . Artinya kapasitor tidak mempunyai kabel positif maupun negatif sehingga aman untuk rangkaian AC (Arus Bolak-balik). Aspek "metalisasi" mengacu pada lapisan tipis uap logam yang diendapkan langsung ke film polipropilen, yang memberikan kemampuan "penyembuhan sendiri"—jika terjadi arus pendek kecil di dalam, lapisan logam akan menguap dan menghilangkan kesalahan tanpa merusak seluruh unit.

Kerusakan "60".

Angka "60" mewakili Seri Model atau faktor bentuk aplikasi. Dalam industri, "60" biasanya menunjukkan cangkang plastik atau aluminium berbentuk silinder dengan kabel kawat atau terminal sekop, yang digunakan terutama untuk aplikasi yang dijalankan motor pada peralatan seperti pompa, mesin cuci, dan kompresor.

Fungsi Inti pada Motor AC

A kapasitor CBB60 sangat penting untuk motor induksi satu fasa. Karena sumber AC satu fasa tidak secara alami menghasilkan medan magnet yang berputar, motor hanya akan diam dan bergetar tanpa bantuan kapasitor. CBB60 menciptakan medan magnet sekunder dengan menunda arus pada belitan bantu.

Penerapan model khusus ini sangat luas karena desainnya yang kokoh. Contoh umum meliputi:

• Pompa air (irigasi domestik dan industri).
• Mesin cuci dan pengering spin.
• Kompresor udara kecil.
• Mesin pencuci piring dan pembuangan sampah.
• Kipas lantai berkecepatan tinggi.

Spesifikasi Teknis dan Perbandingan Data

Saat mengganti a kapasitor CBB60 , mengetahui kode model saja tidak cukup. Anda harus cocok dengan nilai kelistrikan yang tertera pada label. Menggunakan kapasitor dengan tegangan atau nilai mikrofarad (µF) yang salah dapat menyebabkan motor terbakar atau ledakan kapasitor.

Cara Mengidentifikasi Kapasitor CBB60 yang Rusak

Karena a kapasitor CBB60 adalah kapasitor yang berjalan, kegagalannya sering mengakibatkan motor menjadi lamban, berisik, atau gagal hidup di bawah beban. Tidak seperti komponen elektronik yang mungkin tidak menunjukkan tanda-tanda luar, kapasitor film sering kali mengalami kerusakan yang terlihat.

Bendera Merah Visual dan Terdengar

Jika Anda mencurigai peralatan Anda rusak, carilah petunjuk berikut terkait kapasitor:

• Casing silindernya adalah menggembung atau "menjamur" di bagian atas atau bawah. Hal ini menunjukkan tekanan gas internal akibat kegagalan listrik.
• Residu berminyak atau lengket bocor dari terminal. Meskipun kapasitor CBB60 sering kali "kering" (berisi resin), beberapa varian mengandung oli yang dapat bocor jika terkena panas ekstrem.
• Motornya berdengung keras tapi tidak berputar. Jika Anda memberi dorongan manual pada motor dan motor mulai berputar, kemungkinan besar kapasitornya mati.
• Seringnya "tersandung" pemutus sirkuit atau perlindungan kelebihan beban termal pada motor.

Praktek Keselamatan dan Pemeliharaan

Menangani apa pun kapasitor CBB60 membutuhkan kepatuhan yang ketat terhadap protokol keselamatan. Kapasitor menyimpan listrik bahkan setelah sumber listrik diputus. Sebelum menyentuh terminal CBB60, Anda harus melepaskannya dengan menggunakan resistor dengan watt tinggi atau alat pelepasan khusus di seluruh terminal. Hubungan arus pendek pada terminal dengan obeng dapat menyebabkan kilatan busur listrik dan merusak lapisan dalam kapasitor.

Saat mengganti unit, pastikan CBB60 baru memiliki tingkat mikrofarad yang sama (misalnya, 40µF ) dan rating tegangan yang sama atau lebih tinggi dari aslinya (misalnya, jika aslinya adalah 400VAC, unit 450VAC adalah peningkatan yang aman). Jangan pernah menggunakan voltase yang lebih rendah, karena akan langsung menyebabkan kegagalan.
