Penjelasan Ukuran Kapasitor: Panduan Dimensi & Peringkat Kapasitor CBB60

Jawaban cepat: ukuran kapasitor ditentukan oleh tiga angka terkait — kapasitansi dalam mikrofarad (uF), nilai tegangan dalam VAC, dan dimensi kotak fisik (diameter dan tinggi dalam mm). SEBUAH kapasitor CBB60 adalah kapasitor film polipropilen berlapis logam yang dibuat khusus untuk motor AC satu fasa, dan ukuran fisiknya bertambah seiring dengan peringkat mikrofaradnya karena lebih banyak kapasitansi memerlukan lebih banyak film luka di dalam gaya konstruksi yang sama. Mencocokkan ukuran kapasitor yang benar dengan motor bukanlah suatu pilihan — unit yang terlalu besar atau terlalu kecil akan memperpendek umur motor, meningkatkan arus yang mengalir, dan meningkatkan risiko kegagalan kapasitor prematur.

Apa yang Menentukan Ukuran Kapasitor dalam Praktek

Ketika teknisi berbicara tentang "ukuran kapasitor", mereka biasanya mengacu pada dua gagasan yang terpisah namun terhubung sekaligus: ukuran listrik (kapasitansi dan tegangan) dan ukuran fisik (diameter dan tinggi kaleng yang harus muat di dalam kotak terminal motor, rumah kompresor, atau penutup kipas). Keduanya sama pentingnya. Kapasitor dengan nilai mikrofarad yang benar tetapi dimensi kotaknya salah tidak akan muat di ruang yang tersedia, sedangkan kapasitor yang secara fisik pas tetapi membawa kapasitansi yang salah tidak akan menjalankan motor dengan benar.

Kapasitansi untuk tugas pengoperasian motor hampir selalu dinyatakan dalam mikrofarad, ditulis sebagai uF atau MFD, dan nilai tipikal untuk peralatan perumahan dan komersial ringan berada di antara 1,5 uF dan 100 uF . Kompresor, pompa, dan blower industri yang lebih besar memerlukan kapasitor kerja ganda yang menggabungkan dua nilai dalam satu kaleng, seperti 35/5 uF atau 45/7,5 uF, dengan angka yang lebih besar untuk kompresor dan angka yang lebih kecil untuk motor kipas kondensor.

Peringkat tegangan adalah bagian kedua dari persamaan ukuran. Peringkat umum untuk kapasitor pengoperasian motor adalah 250VAC, 370VAC, dan 440VAC. Kapasitor 370V atau 440V umumnya dapat menggantikan posisi 250V karena peringkat tegangan yang lebih tinggi memberikan margin keamanan tambahan, namun substitusi sebaliknya tidak dapat diterima dan akan menyebabkan kerusakan dielektrik pada fluktuasi tegangan saluran normal.

Kapasitor CBB60 Konstruksi dan Mengapa Ukurannya Berskala Dengan Kapasitansi

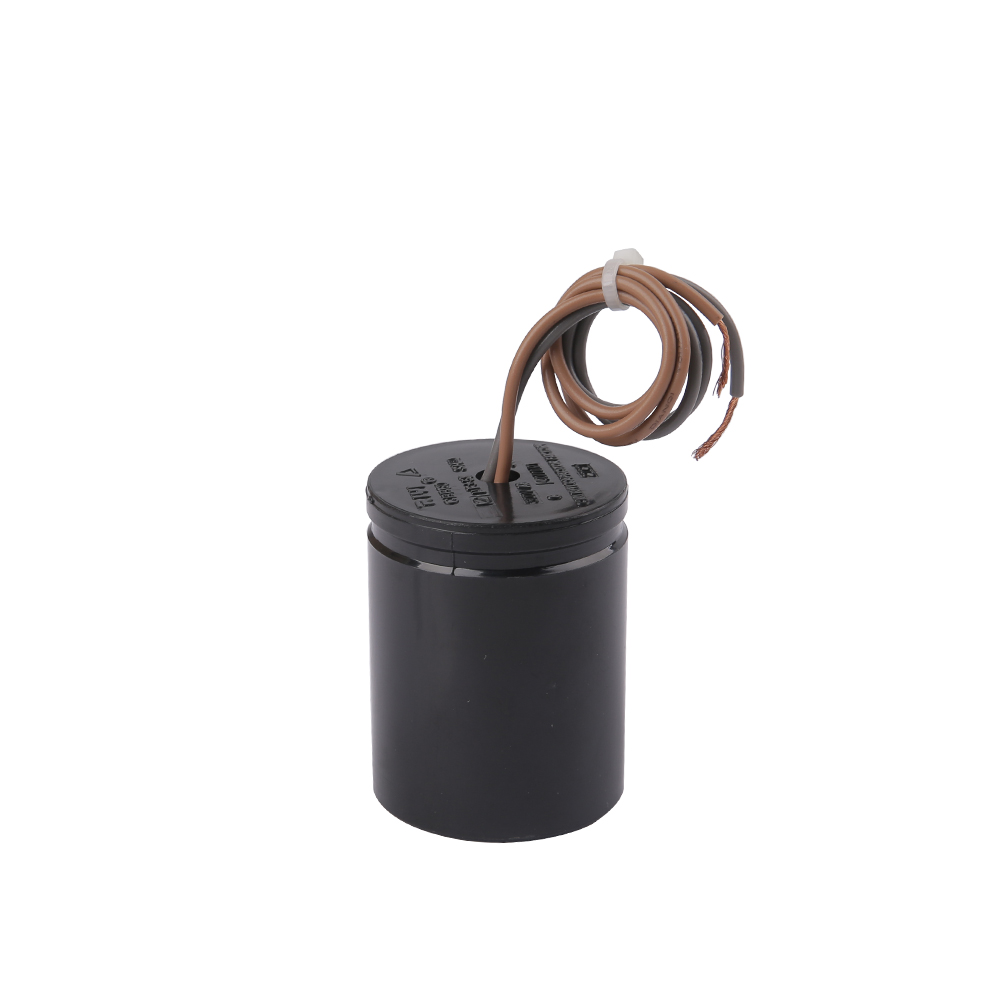

Penunjukan CBB60 mengacu pada keluarga kapasitor film polipropilen logam yang ditempatkan dalam kaleng aluminium bundar atau kaleng aluminium yang dibungkus plastik, biasanya diselesaikan dalam warna hitam atau abu-abu dengan film dielektrik yang dapat menyembuhkan sendiri. Gaya konstruksi ini adalah pilihan dominan di seluruh dunia untuk aplikasi pengoperasian motor AC termasuk AC, mesin cuci, pompa air, kipas angin, dan kipas langit-langit, terutama karena film polipropilen menawarkan kehilangan dielektrik yang rendah, perilaku penyembuhan diri yang baik setelah lonjakan tegangan kecil, dan kapasitansi yang stabil pada rentang suhu yang luas.

Di dalam a kapasitor CBB60 , kapasitansi dibuat dengan melilitkan lapisan tipis film polipropilen metalisasi menjadi gulungan yang rapat. Meningkatkan nilai mikrofarad berarti menambah lebih banyak area film, yang secara fisik berarti gulungan yang lebih lebar (kaleng berdiameter lebih besar) atau gulungan yang lebih tinggi (kaleng yang lebih tinggi), atau keduanya. Ini adalah alasan rekayasa langsung bahwa ukuran kapasitor terus meningkat seiring dengan peningkatan kapasitansi dalam keluarga CBB60 — unit 1,5 uF dapat ditempatkan dalam kaleng berdiameter 25mm kali tinggi 45mm, sedangkan unit 100 uF dalam keluarga yang sama biasanya memerlukan kaleng berdiameter sekitar 50mm kali tinggi 100mm atau lebih.

Pilihan Bentuk Kasus

Kapasitor CBB60 diproduksi dalam model casing bulat (silinder) dan oval. Badan oval dikembangkan secara khusus agar sesuai dengan ruang sempit di dalam kotak terminal kompresor dan panel unit kondensasi atap di mana kaleng bundar dengan kapasitansi yang sama tidak akan membersihkan lembaran logam di sekitarnya. Unit berbentuk oval memiliki nilai kelistrikan yang sama dengan unit berbentuk bulat pada kapasitansi dan voltase tertentu, namun tapaknya diukur secara berbeda - lebar kali tebal kali tinggi, bukan diameter kali tinggi.

Ukuran Kapasitor CBB60 Umum berdasarkan Kapasitansi dan Tegangan

Tabel di bawah mencantumkan dimensi CBB60 kotak bundar pada 450VAC, peringkat tegangan yang paling banyak tersedia untuk kapasitor motor model bulat yang dijual untuk aplikasi kipas, pompa, dan kompresor kecil. Dimensi sebenarnya sedikit berbeda antara produsen dengan beberapa milimeter, sehingga jarak pemasangan fisik harus selalu diperiksa berdasarkan lembar data pemasok tertentu sebelum memesan dalam jumlah banyak.

Dimensi kapasitor CBB60 bulat khas, peringkat 450VAC, berdasarkan data katalog industri umum
Kapasitansi (uF) Diameter (mm) Tinggi (mm) Penggunaan Khas
2.5 25 45 Kipas langit-langit, kipas meja
6 30 50 Exhaust fan, pompa air kecil
15 35 65 Motor mesin cuci
25 40 70 Kipas kondensor AC terpisah
50 45 85 Pompa air sumur, kompresor kecil
100 50 105 Blower industri, motor pompa besar

Membaca Label Kapasitor dengan Benar

Setiap kapasitor motor yang diproduksi dengan benar mencetak empat informasi langsung pada kalengnya: kapasitansi dalam uF, peringkat tegangan dalam VAC, kisaran suhu pengoperasian, dan tanda keselamatan/agensi. Pada unit CBB60, label biasanya berbunyi mendekati "35uF 450VAC 50/60Hz" diikuti dengan kode suhu seperti -25C hingga 70C atau -40C hingga 85C. Membaca ini dengan benar sebelum membeli mencegah dua kesalahan lapangan yang paling umum: membeli kapasitansi yang salah untuk motor yang terhubung, dan membeli peringkat tegangan yang terlalu rendah untuk suplai.

Kode Toleransi

Sebagian besar kapasitor CBB60 memiliki toleransi plus atau minus 5 persen, ditandai dengan huruf J, meskipun beberapa jalur ekonomi menggunakan plus atau minus 10 persen, bertanda K. Kapasitor yang telah turun lebih dari 10 persen di bawah nilai cetaknya umumnya dianggap telah gagal dan harus diganti daripada digunakan kembali, karena kapasitansi efektif yang terlalu kecil menyebabkan motor yang terhubung menarik arus berjalan lebih tinggi dan bekerja jauh lebih panas.

Cara Memilih Ukuran Kapasitor yang Tepat untuk Motor

Pemilihan ukuran kapasitor dimulai dari papan nama motor, bukan dari kapasitor lama, karena kapasitor yang dipasang sebelumnya mungkin sudah salah penggantinya. Nilai mikrofarad papan nama, jika ada, harus disesuaikan dengan toleransi yang disebutkan. Jika papan nama tidak mencantumkan nilai kapasitor, seperti yang biasa terjadi pada motor kipas dan pompa umum, ukurannya mengikuti tenaga kuda dan voltase motor menggunakan rentang referensi standar yang dibangun dari data lapangan selama beberapa dekade.

  1. Konfirmasikan tegangan suplai dan tenaga kuda motor dari pelat nama.
  2. Cocokkan kapasitansi menggunakan grafik tenaga kuda-ke-mikrofarad dari pabrikan, atau nilai yang tercetak pada unit yang gagal jika cocok dengan spesifikasi asli motor.
  3. Pilih peringkat tegangan yang sama atau lebih tinggi dari aslinya, jangan pernah lebih rendah.
  4. Periksa jarak fisik di kotak terminal atau braket pemasangan sebelum menyelesaikan ukuran casing.
  5. Pastikan jenis terminal — tab sekop sambungan cepat versus terminal sekrup — cocok dengan rangkaian kabel yang ada.

Pedoman lapangan yang banyak digunakan untuk motor satu fasa adalah secara kasar 1 uF untuk setiap 25 hingga 35 watt output motor pada suplai 230V, meskipun angka ini berubah seiring dengan desain motor dan harus selalu dianggap sebagai perkiraan awal dan bukan sebagai pengganti nilai yang dinyatakan pabrikan.

Ukuran Kapasitor Jalan Ganda untuk Kombinasi Kompresor dan Kipas

Unit AC sentral dan kondensasi pompa panas sering kali menggunakan kapasitor kerja ganda untuk melayani kompresor dan motor kipas luar ruangan dari satu kaleng. Unit ini memiliki tiga terminal bertanda C (umum), HERM (kompresor/hermetik), dan FAN, serta diberi label dengan dua nilai kapasitansi, misalnya 40/5 uF atau 55/7,5 uF. Angka yang lebih besar selalu berhubungan dengan rangkaian kompresor dan angka yang lebih kecil dengan rangkaian kipas; membalikkan sambungan tidak merusak kapasitor tetapi akan mencegah salah satu motor untuk memulai dengan benar.

Pasangan ukuran kapasitor proses ganda yang umum untuk unit kondensasi perumahan, nilai ganda 370/440VAC
Kompresor (uF) Kipas angin (uF) Kira-kira. Diameter Kotak (mm) Kira-kira. Tinggi Kasus (mm)
25 3 45 75
35 5 50 85
45 7.5 50 95
55 7.5 55 100

Gaya Pemasangan dan Konfigurasi Terminal

Selain diameter dan tinggi kaleng, pemilihan ukuran kapasitor juga melibatkan kompatibilitas perangkat keras pemasangan. Kapasitor CBB60 dikirimkan dengan beberapa gaya pemasangan, dan ketidakcocokan gaya pemasangan dengan braket yang tersedia adalah salah satu penyebab umum keluhan pengembalian lapangan meskipun peringkat kelistrikannya benar.

  • Pemasangan tiang: tiang berulir pada alasnya, biasanya 8mm atau 10mm, dipasang pada braket logam dan diamankan dengan mur — umum pada unit kondensasi atap dan luar ruangan yang terkena getaran.
  • Pemasangan tali: pita logam menjepit di sekeliling badan kaleng — umum terjadi pada motor kipas dan pompa yang lebih kecil dengan ruang internal terbatas.
  • Terminal timah atau sekop terbang: tab sambungan cepat di bagian atas kaleng untuk sambungan kabel push-on langsung, standar di sebagian besar unit CBB60 ringkas.
  • Terminal sekrup: ditemukan pada unit industri dengan kapasitansi lebih tinggi di mana pengukur kawat lebih besar dan tab penekan tidak memadai untuk arus yang terlibat.

Suhu, Arus Riak, dan Masa Pakai

Ukuran kapasitor dan umur pengenal dihubungkan melalui panas. Setiap mikrofarad film menghasilkan sejumlah kecil kerugian internal di bawah arus riak AC, dan kerugian tersebut harus dihilangkan melalui permukaan kaleng. Kapasitor yang berukuran terlalu kecil untuk penerapannya bekerja pada kerapatan arus riak relatif lebih tinggi dan menua lebih cepat, sementara unit dengan ukuran yang tepat menyebarkan beban panas yang sama ke lebih banyak luas permukaan film dan bertahan lebih lama dalam kondisi tugas yang sama.

Data uji pabrikan biasanya menilai kapasitor CBB60 2.000 hingga 3.000 jam operasi terus-menerus pada suhu pengenal maksimum, dengan masa pakai di dunia nyata yang diperpanjang hingga 8 hingga 15 tahun dalam siklus tugas perumahan biasa di mana kapasitor tidak terus-menerus diberi energi pada arus riak penuh. Suhu lingkungan mempunyai dampak yang sangat besar: untuk setiap kenaikan 10C di atas nilai maksimum, umur kapasitor yang diperkirakan biasanya diperkirakan turun sekitar setengahnya, itulah sebabnya kapasitor unit kondensasi luar ruangan yang dipasang di bawah sinar matahari langsung cenderung rusak lebih awal dibandingkan unit dalam ruangan dengan ukuran dan rating yang sama.

Tanda Ukuran Kapasitor Salah Dipilih

Kapasitor yang ukurannya salah untuk motornya jarang mati secara diam-diam. Gejala di bawah ini biasanya muncul dalam beberapa hari hingga beberapa minggu setelah pemasangan pengganti yang salah.

Gejala lapangan umum terkait dengan ukuran kapasitor yang salah
Gejala Kemungkinan Kesalahan Ukuran
Motor berdengung tetapi tidak mau hidup Kapasitansi terlalu rendah untuk motor
Motor menjadi panas, penarikan amp lebih tinggi Kapasitansi terlalu tinggi untuk motor
Dapat menggembung atau keluar dalam beberapa minggu Peringkat tegangan terlalu rendah untuk suplai
Gangguan berulang kali tersandung saat start Pemisahan proses ganda yang salah antara nilai kompresor dan kipas

Pertanyaan yang Sering Diajukan

Dapatkah saya menggunakan kapasitor CBB60 dengan nilai mikrofarad yang sedikit lebih tinggi daripada kapasitor aslinya?

Peningkatan kecil, umumnya dalam kisaran toleransi plus atau minus 5 hingga 10 persen yang sudah ada di sebagian besar unit, dapat diterima. Melebihi rentang tersebut akan meningkatkan arus pengoperasian dan panas motor, dan tidak disarankan meskipun motor masih dapat hidup.

Apakah casing fisik yang lebih besar selalu memiliki nilai mikrofarad yang lebih tinggi?

Umumnya ya dalam lini produk dan peringkat voltase pabrikan yang sama, karena lebih banyak film diperlukan untuk kapasitansi yang lebih besar. Namun, ukuran casing juga berubah sesuai nilai tegangan dan kerapatan belitan internal pabrikan yang berbeda, sehingga dua kapasitor dengan nilai mikrofarad yang sama dari pemasok berbeda dapat memiliki dimensi kaleng yang sangat berbeda.

Apa yang terjadi jika casing terlalu besar untuk memuat braket pemasangan aslinya?

Kapasitor CBB60 kotak oval dengan nilai listrik yang sama biasanya tersedia sebagai pengganti langsung jika kaleng bundar tidak muat secara fisik, dan pemasangan kapasitor dari jarak jauh dengan kabel yang diperpanjang di luar braket asli juga merupakan praktik lapangan yang diterima asalkan kabelnya diisolasi dan diamankan dengan benar.

Apakah kapasitor CBB60 perlu dikosongkan sebelum ditangani?

Ya. Kapasitor yang berjalan dapat menyimpan muatan yang tersimpan setelah rangkaian motor dimatikan, dan harus dibuang melalui terminalnya dengan alat resistor berinsulasi sebelum diputuskan atau dilepas dari braket.

Mengapa dua kapasitor dengan rating uF yang sama terkadang memiliki bobot yang berbeda?

Perbedaan berat biasanya disebabkan oleh bahan kaleng — aluminium versus wadah berisi resin yang lebih ringan — dan dari kepadatan gulungan film. Berat saja bukan merupakan indikator kinerja listrik yang dapat diandalkan dan tidak boleh digunakan untuk menilai kualitas kapasitor.

Mengapa Film Polipropilena Menjadi Standar Kapasitor CBB60

Sebelum film polipropilena tersedia secara luas dengan biaya rendah, tugas pengoperasian motor sering kali dilayani oleh kapasitor kertas-dielektrik atau berisi minyak. Desain tersebut memiliki kelemahan nyata: dielektrik kertas menyerap kelembapan seiring berjalannya waktu, sehingga meningkatkan arus bocor dan akhirnya menyebabkan pelepasan panas di dalam kaleng, sementara unit berisi minyak lebih berat, lebih mahal untuk diproduksi dalam skala besar, dan menimbulkan risiko kebocoran jika segelnya rusak. Film polipropilena yang dilapisi logam memecahkan sebagian besar masalah ini sekaligus dengan menawarkan dielektrik yang secara alami tahan terhadap penyerapan kelembapan, stabil secara mekanis pada perubahan suhu yang luas, dan dapat pulih sendiri setelah kerusakan dielektrik lokal.

Perilaku penyembuhan diri memerlukan perhatian khusus karena secara langsung mempengaruhi berapa lama ukuran kapasitor tertentu tetap berada dalam toleransi pengenalnya. Ketika titik lemah mikroskopis dalam film mengalami lonjakan tegangan sesaat, lapisan logam yang sangat tipis yang menguap di sekitar titik tersebut terbakar habis dalam peristiwa kecil yang terkendali, mengisolasi gangguan tanpa mengurangi kapasitansi total belitan secara material. Kapasitor yang dibuat di atas kertas atau dielektrik oli standar tidak memiliki sifat ini, jadi kesalahan pada kapasitor model lama jauh lebih besar kemungkinannya untuk meningkat menjadi korsleting penuh dibandingkan peristiwa kecil yang terlokalisir. Inilah salah satu alasan mendasar mengapa konstruksi gaya CBB60 menggantikan tipe dielektrik lama di hampir setiap aplikasi motor sejak tahun 1990an dan seterusnya.

Ketebalan Metalisasi dan Hubungannya dengan Ukuran Kapasitor

Ketebalan lapisan logam yang diendapkan pada film polipropilen merupakan variabel yang sengaja disesuaikan oleh produsen. Lapisan metalisasi yang lebih tipis meningkatkan perilaku penyembuhan diri karena lebih sedikit energi yang diperlukan untuk menguapkan titik gangguan, namun juga meningkatkan resistansi seri setara belitan, yang pada gilirannya meningkatkan pemanasan internal di bawah arus riak. Lapisan metalisasi yang lebih tebal menurunkan resistensi dan pemanasan namun membuat proses penyembuhan diri menjadi lebih sedikit. Pabrikan CBB60 yang bereputasi menyeimbangkan tradeoff ini dengan tegangan target dan peringkat kapasitansi untuk setiap ukuran casing tertentu, yang merupakan alasan mengapa ukuran kapasitor tidak dapat diperlakukan sebagai perhitungan geometris murni — spesifikasi film internal untuk unit 370V bukan sekadar versi yang diperkecil dari unit 450V pada kapasitansi yang sama.

CBB60 Dibandingkan Dengan Keluarga Kapasitor Film Terkait

Penunjukan CBB mencakup rangkaian yang lebih luas dari kapasitor polipropilen berlapis logam, dan pembeli yang mencari komponen untuk aplikasi motor terkadang menemukan rangkaian komponen berdekatan yang terlihat serupa tetapi dirancang untuk tugas yang berbeda. Memahami perbedaan ini mencegah ketidakcocokan ukuran atau penerapan di bagian rantai pasokan.

Perbandingan kapasitor film keluarga CBB yang umum digunakan di sirkuit motor dan peralatan
Ketik Kasus Khas Tugas Utama Rentang Kapasitansi Umum
CBB60 Kaleng alumunium berbentuk bulat atau oval Motor berjalan terus menerus 1,5 hingga 100 uF
CBB61 Blok resin persegi panjang datar
